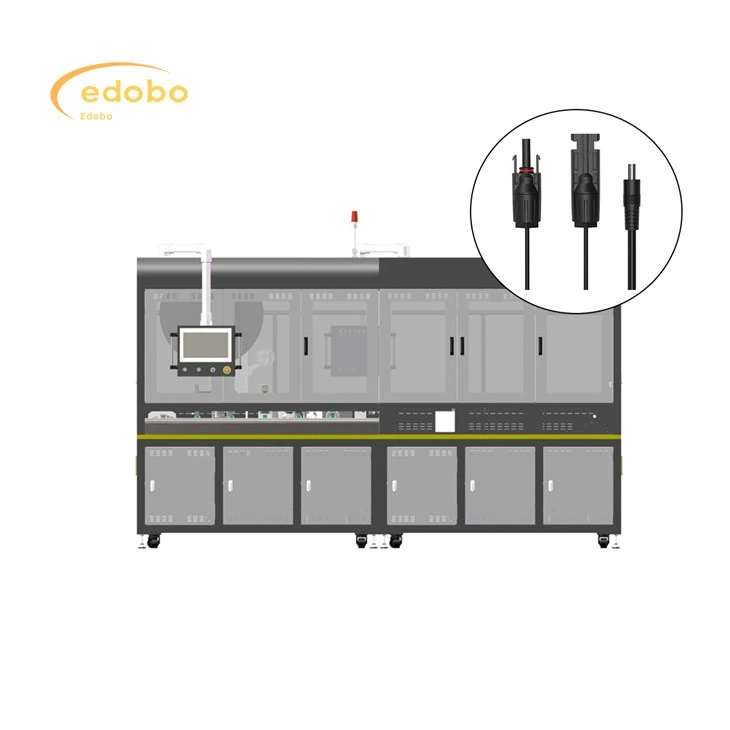

Saulės skydelio sankryžos dėžutės gnybtų aparatas

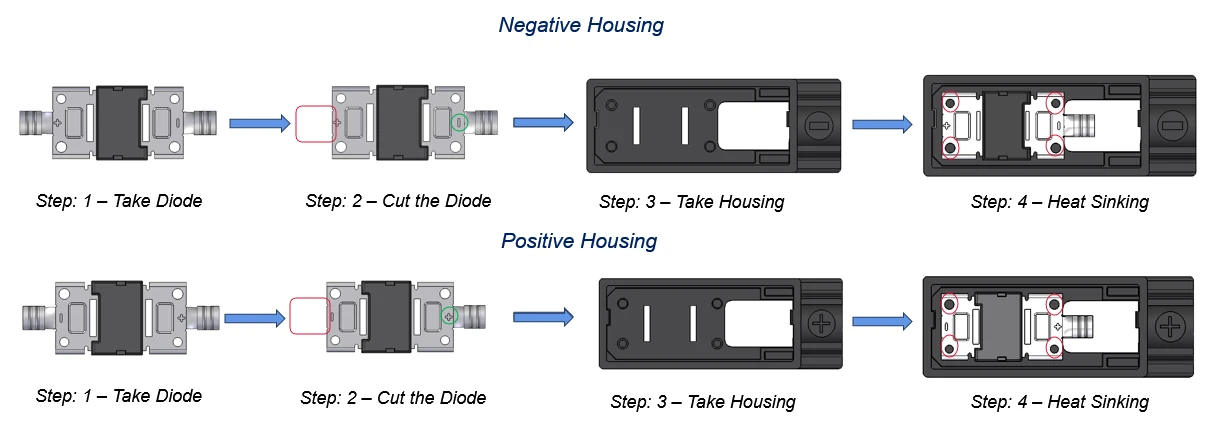

1.Kake diodas:

Operatorius (arba pasirinkimo ir vietos mašina pusiau automatinėje sąrankoje) gauna diodą.

2.Pikenkite diodą:

Diodo laidai (metaliniai laidai, besitęsiantys nuo diodo korpuso), yra sutrumpinti iki tinkamo ilgio. Vaizde pavaizduoti raudoni kontūrai, galbūt ten, kur įvyksta pjūvis. Tikslus pjaustymas yra labai svarbus norint užtikrinti tinkamą pritaikymą ir elektrinį kontaktą.

3.Pasako būstas:

Gauta tinkamas būstas („neigiamas būstas“ arba „teigiamas būstas“).

4. Šildo nuskendimas:

Į apteptas diodas įdedamas į korpusą. Raudoni apskritimai greičiausiai nurodo kontaktinius taškus, kuriuose diodo laidai užmezga elektros kontaktą su metalinėmis dalimis korpuse. Šis žingsnis taip pat suteikia šilumos nuskendimą - perkeldamas šilumą nuo diodo.

Poliškumas: Procesas aiškiai suskirstytas į „neigiamą būstą“ ir „teigiamą būstą“, tai rodo, kad diodo poliškumas (teigiami ir neigiami terminalai) yra kritiški. Korpusai yra suprojektuoti skirtingai, kad būtų užtikrintas tinkamai įterptas diodas.

Elektrinis kontaktas: „Šilumos nuskendimo“ žingsnis reiškia, kad diodų laidai yra tvirtas elektros kontaktas su laidžiais korpuso elementais. Tai yra būtina, kad sankryžos dėžutė tinkamai veiktų.

Kokybės kontrolė:

Vizualinis diodų patikrinimas prieš ir po pjaustymo.

Tikrina diodo poliškumą.

Užtikrinant tinkamą diodo įterpimą ir sėdėjimą korpuse.

Potencialiai elektros bandymai, norint patikrinti ryšį.

Tolesnis surinkimas: Tai tik viena bendro sankryžos dėžutės surinkimo dalis. Po šios diodo integracijos bus dar daugiau veiksmų, tokių kaip:

Vidinio laidų prijungimas.

Pridedant sankryžos dėžę prie saulės kolektoriaus.

Junction dėžutės puodų ar sandarinimas, kad apsaugotumėte ją nuo aplinkos.

Kabelių liaukų ar jungčių pridėjimas.

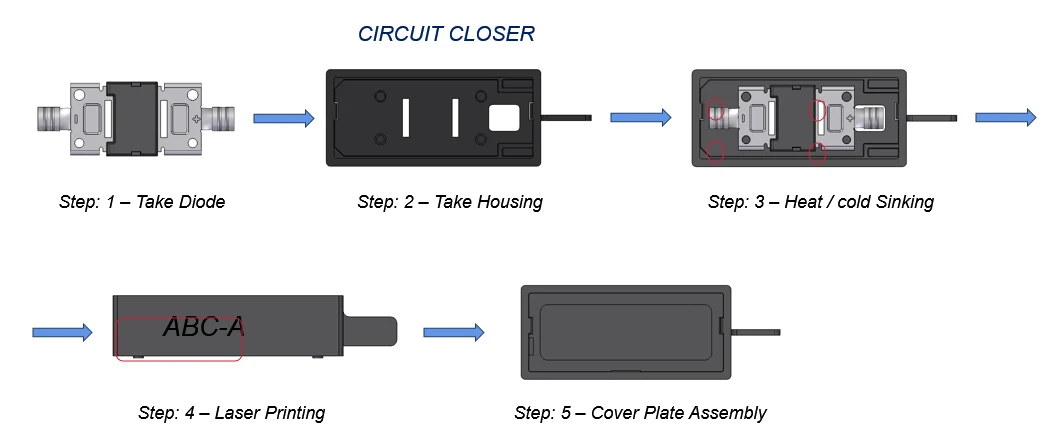

1 žingsnis: imk diodą:

Diodas gaunamas (rankiniu būdu arba automatine sistema).

2 žingsnis: imkitės būsto:

Tinkamas būstas

3 žingsnis: šiluma / šaltas nuskendimas:

Šis žingsnis sujungia kelis veiksmus:

Diodo įterpimas: diodas įkišamas į korpusą.

Elektros jungtis: diodo laidai liečiasi su laidžiais korpuso elementais.

Pjaustymas: diodo laidams nebereikia pjaustyti.

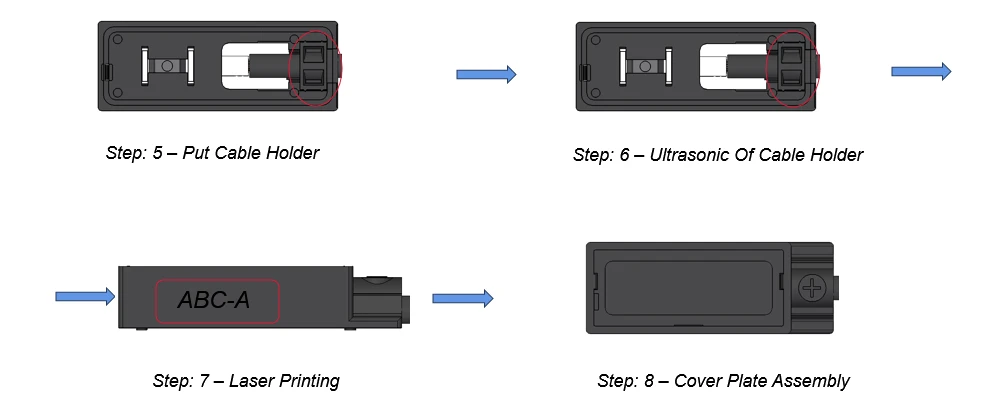

4 žingsnis: Lazerio spausdinimas:

Korpusas pažymėtas identifikuojančia informacija (pvz., „ABC-A“), naudojant lazerio spausdinimo/graviūros sistemą.

5 žingsnis: Dangčio plokštės rinkinys:

Dangtelio plokštė pritvirtinta prie korpuso, uždengdama vidinius komponentus.

1. Šios įrangos gamybai reikalingos žaliavos yra: centrinės neigiamos dėžutės korpusas ir atitinkami moduliai (vamzdžiai), slėgio blokai, kabeliai su įmontuotomis jungtimis.

2. Funkcijos realizavimas

① Automatinis centrinės neigiamos dėžutės korpuso šėrimas. Automatinis modulio maitinimas. Modulio surinkimas ir kniedėjimas su dėžutės korpusu. Tarpinio korpuso elektrinio našumo testas, kodavimas. Automatinis iškrovimas.

② (teigiamas ir neigiamas dėžutės korpusas) Rankinis kabelio kniedymas, automatinis kabelio nurišimas, kniedymas (su slėgio jutikliu), litavimo, CCD vaizdinis patikrinimas, automatinis slėgio bloko montavimas, automatinis ultragarsinis suvirinimas, automatinis elektrinio našumo bandymas, automatinis kodavimas, automatinis iškrovimas.

3. Įrangos reikalavimai

① Visos dalys, liečiančios žaliavas, turi būti nušlifuotos, kad būtų užtikrinta, jog žaliavų paviršius nėra pažeistas, subraižytas ar subraižytas.

② Užtikrinkite kniedės vielos suspaudimo santykį.

③ Ultragarsinis sandarinimo bloko suvirinimas turi ne mažesnę kaip 350 N jungties jėgą

④ Elektros matavimas ir kodo duomenų integracija. ⑤C/T: 4 sekundės.

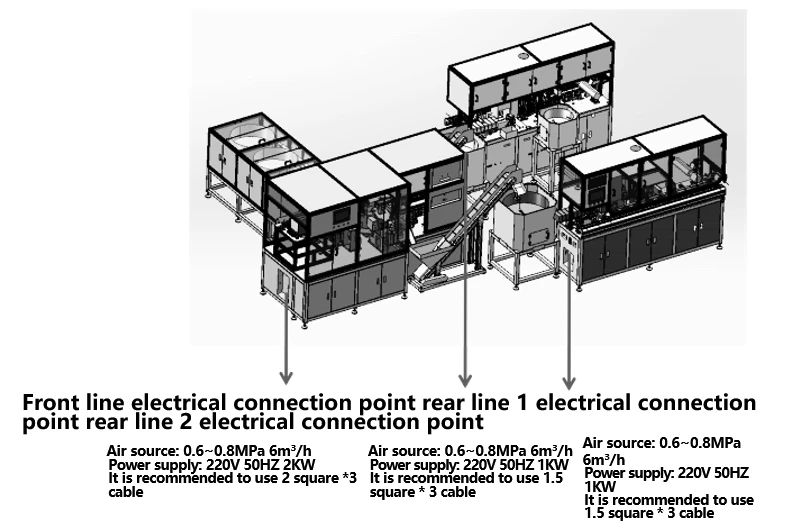

1. Gamybos linija tinka automatizuotam fotoelektrinių kabelių apdorojimui. Gamybos linija teka iš kairės į dešinę ir gali pasiekti vielos nurišimą, gnybtų gniuždymą, CCD aptikimą, jungčių sriegį, veržlių susukimą, suspaudimo sankryžos dėžę, CCD aptikimą

2. Taikomas vielos skersmuo: 4 mm²

3. Linijos ilgis: 15 0 mm -600 mm, tolerancija ± 0,002 * l +1 mm;

4. Žievelės ilgio diapazonas: 1-9 mm;

5. Gamybos ritmas: didesnis arba lygus 4 sekundėms;

6. Šeimininko dydis: 1200 × 4000 × 2400 mm

7. Žmogaus mašinos operacinė sistema: liečiama ekrano sąsaja yra paprasta ir aiški, leidžianti greitai valdyti mašinos veikimą. Visus parametrus galima lengvai nustatyti ir saugoti, o operacijos instrukcijos pateikiamos intuityviai ir paprastai per vaizdus. Jis pateikiamas su 4- lygio slaptažodžio apsaugos funkcija (su leidimais, padalytais į operatorių, kokybės kontrolę, techniką ir vadybininką), gedimo lemputę ir gedimų kodo koordinavimą techninei priežiūrai, lengvą priežiūrą ir išlaidų mažinimą;

8. Daugumoje darbo vietų integracijai naudojami subrendę produktai, kad būtų užtikrintas produkto stabilumas;

9. Servo variklio valdymo sistemos priėmimas siekiant užtikrinti produkto tikslumą;

10. Programa gali laikyti iki 100 failų ir ja galima pasiekti pasirinkus programos numerį. Duomenų bazės serveris renka gamybos duomenis ir organizuoja gamybos linijos kokybę, todėl viršutinei sistemai (MES arba ERP) yra patogu gauti duomenis ir sekti duomenis apie produkto gamybos metu per tinklą;
