Saulės skydelis MC4 ryšio linijos gamybos linija

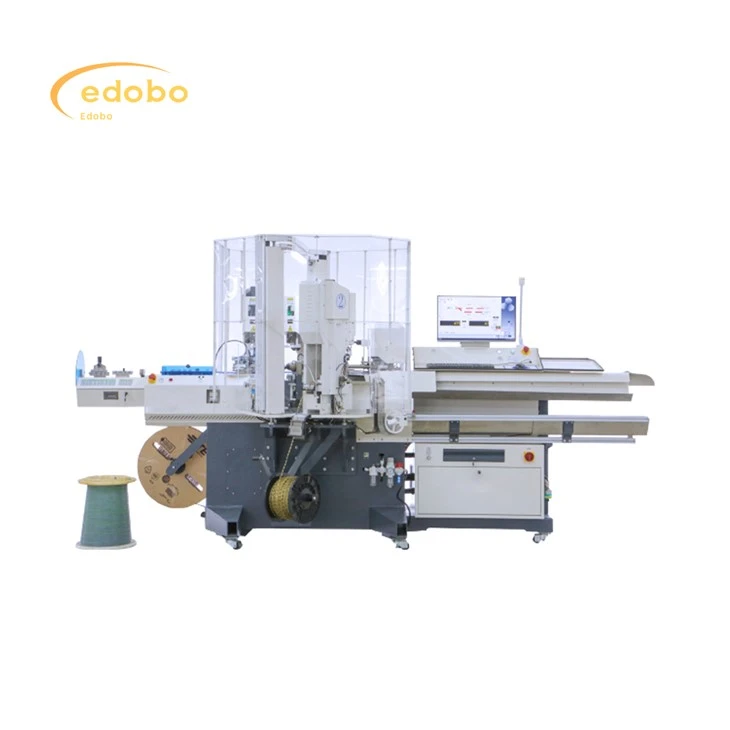

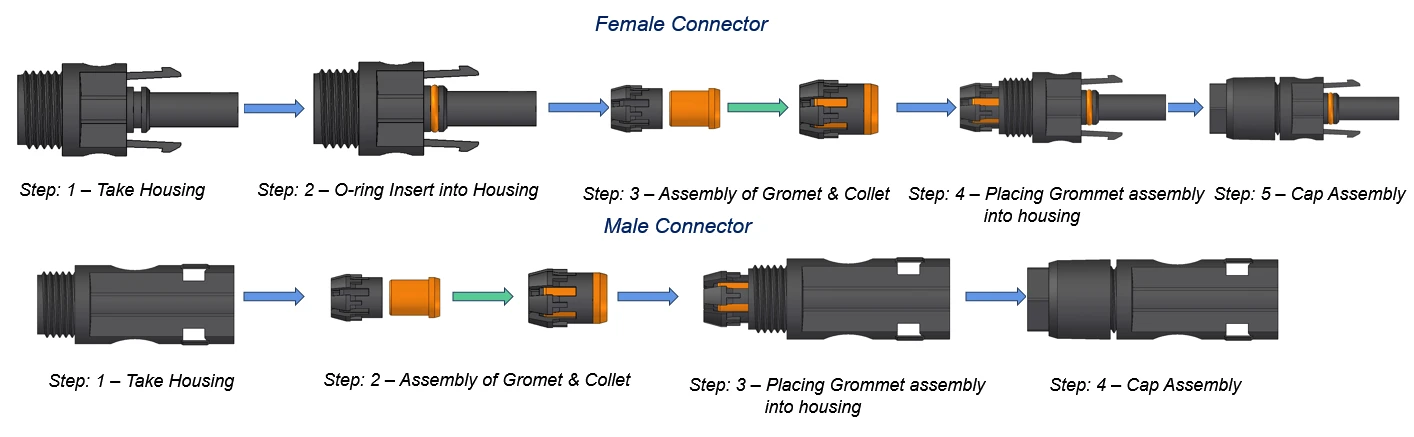

Teigiamų ir neigiamų jungčių surinkimas

Neigiamas polius (moteriškoji jungtis):

1. Įklijavimo korpusas (moteriškoji jungtis):Pradėkite nuo moters jungties korpuso.

2.klio žiedo įdėklas į korpusą (moteriškoji jungtis):Įdėkite O žiedą į moterišką korpusą.

3. „Grommet & Collet“ (moteriškos jungties) rinkinys:Surinkite įvorę ir „Collet“ moterišką jungtį.

4. Įklijuoti įvorės surinkimą į korpusą (moterišką jungtį):Įdėkite surinktą įvorę ir Collet į moterišką būstą.

5.CAP MONTAVIMAS (Moteriška jungtis):Pritvirtinkite dangtelį prie moteriškos jungties korpuso.

Teigiamas polius (vyriškos jungtis):

1. Įklijavimo korpusas (vyriška jungtis):Pradėkite nuo vyriškos jungties korpuso.

2. „Grommet & Collet“ (vyriškos jungties) rinkinys:Surinkite įvorę ir „Collet“ patiną.

3. Įklijuoti įvorės surinkimą į korpusą (vyriška jungtis):Įdėkite surinktą įvorę ir Collet į vyrišką būstą.

4.CAP MONTAVIMAS (vyriška jungtis):Pritvirtinkite dangtelį prie vyriškos jungties korpuso.

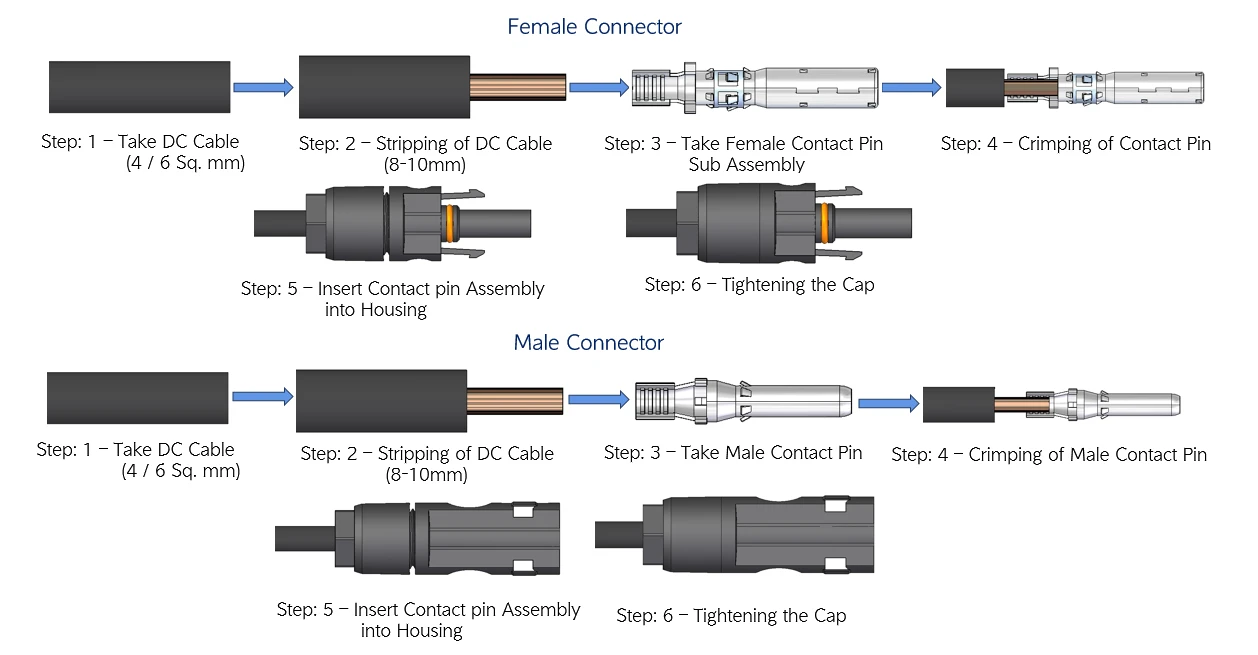

Terminalo gniuždymo veiksmai daugiausia apima šiuos veiksmus:

2.Kake DC kabelis:Paruoškite nuolatinės srovės laidą.

2.Pardinkite laidą:Išmatuokite izoliacijos ilgį iš nuolatinės srovės kabelio (viela).

3. Pasirinkite kontaktinį kaištį:Paimkite moterišką ar vyrišką kontaktinių kaiščių rinkinį

4.Priškite kontaktinį kaištį:Įdėkite nuimtą vielą į kontaktinį kaištį ir naudokite gniuždymo įrankį, kad saugiai pritvirtintumėte kontaktinį kaištį prie vielos.

5. Įsigykite į būstą:Įdėkite į jungties korpusą įkištą kontaktinių kaiščių komplektą.

6.Pabandykite dangtelį:Norėdami užpildyti jungtį, pritvirtinkite dangtelį ant korpuso.

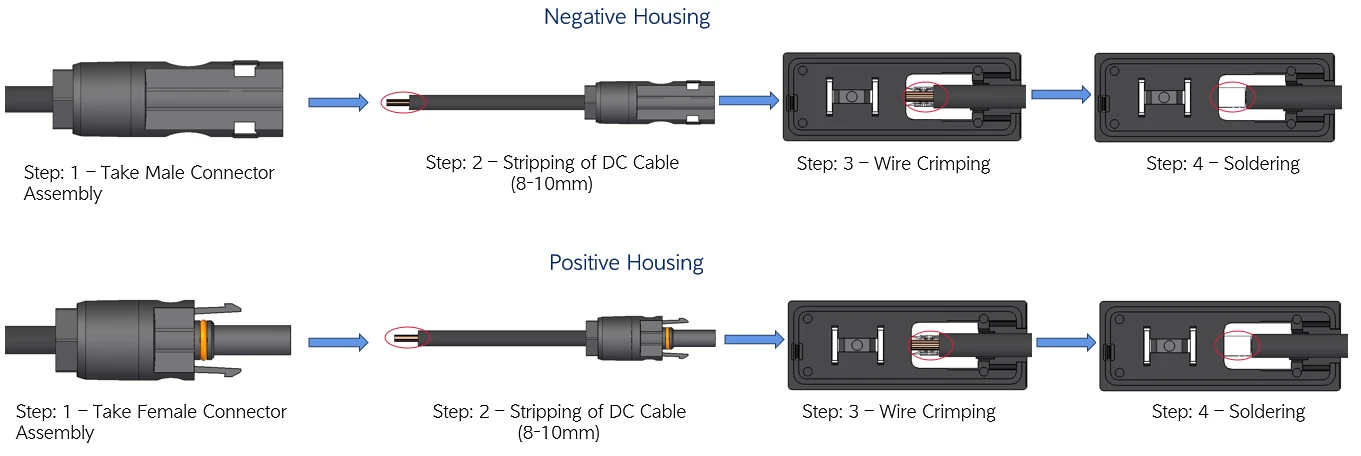

Viela tiesiogiai įstrigo į sankryžos dėžę:

Paimkite jungties surinkimą:Paimkite vyrišką ar moterišką jungties mazgą.

Nuimkite laidą:JUMP 8-10 mm izoliacija iš DC kabelio.

Viela grimzta:Susmulkinkite nuimtą vielą tiesiai į sankryžos dėžę. „Junction“ dėžutėje bus vidiniai gnybtai (dažnai metaliniai skirtukai ar jungtys), skirtos gauti ir saugiai laikyti laidą.

Litavimas (fiksuotas):Sutvirtinkite ryšį. Lydmetalis pridės papildomą stiprumą ir padės išvengti korozijos jungtyje.

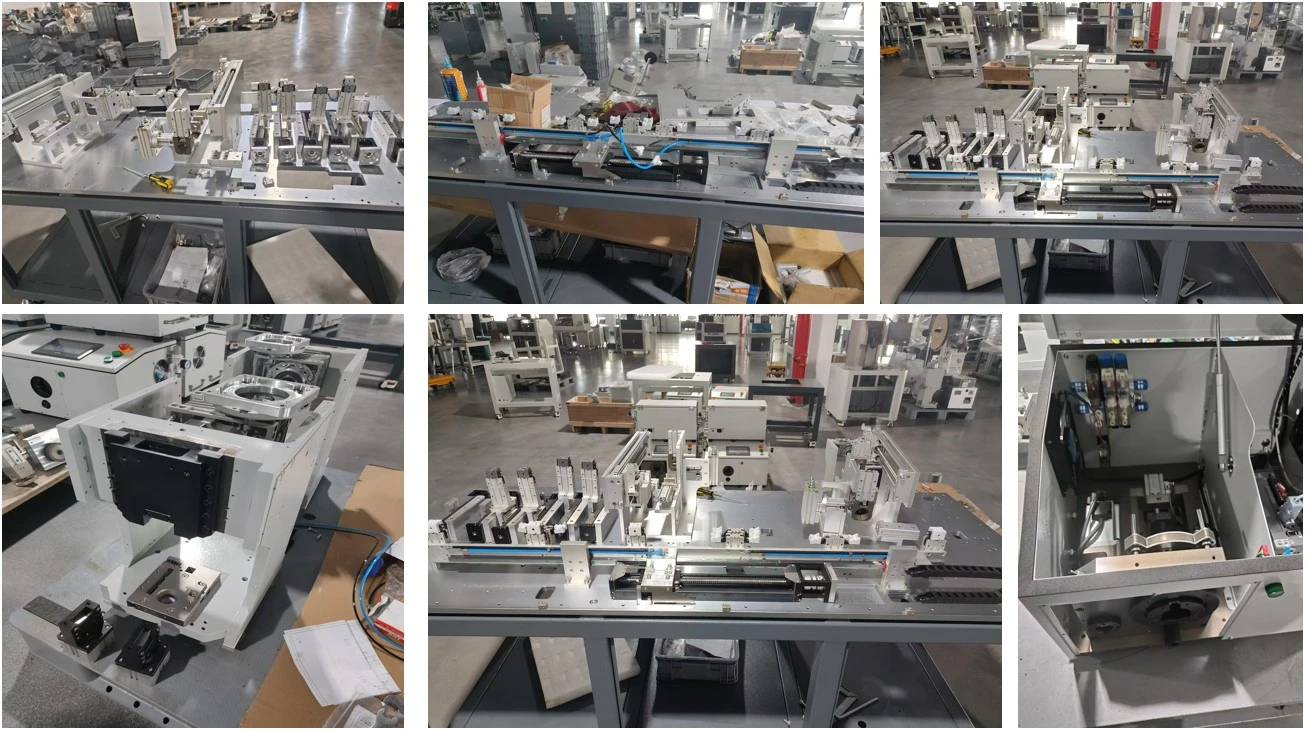

1. Ši gamybos linija daugiausia naudojama šiems procesams: kabelio pakrovimui, kabelio išdėstymui, kabelių šėrimui ir tiesinimui, kabelių pjaustymui, kabelių gniaužmui, vaizdiniam patikrinimui, jungties įterpimui, jungčių varžovams ir kt.

2. Reikalingi elektros šaltiniai yra elektros energija ir suspaustas oras. Kiekviena darbo vieta ir konvejerio blokas dirba kartu, kad taptų viena.

3. Pagrindinė medžiaga, naudojama gaminant visą mašiną, yra suvirintas rėmas, o visos dalys, linkusios į koroziją, suteikiamos paviršiaus procedūros, tokios kaip dažymas ir elektropliavimas, kad būtų užtikrinta korozija ir gera išvaizda garantijos laikotarpiu ar net ilgiau.

4. Įrangos dizaine visiškai atsižvelgiama į ergonomiką ir gamyklos veikimo saugą. Įranga gali automatiškai suskaičiuoti gamybos išvestį.

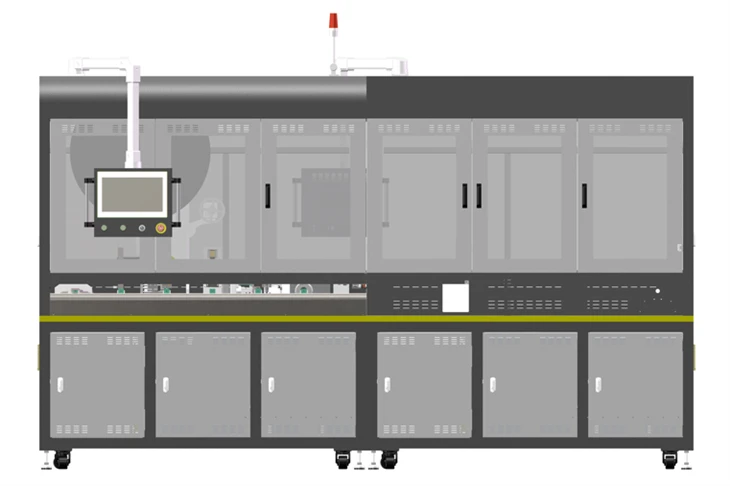

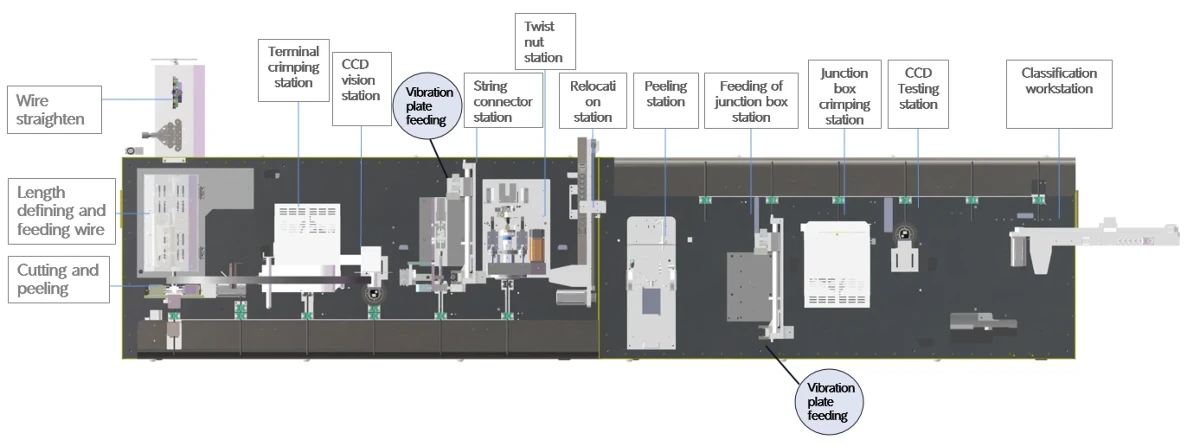

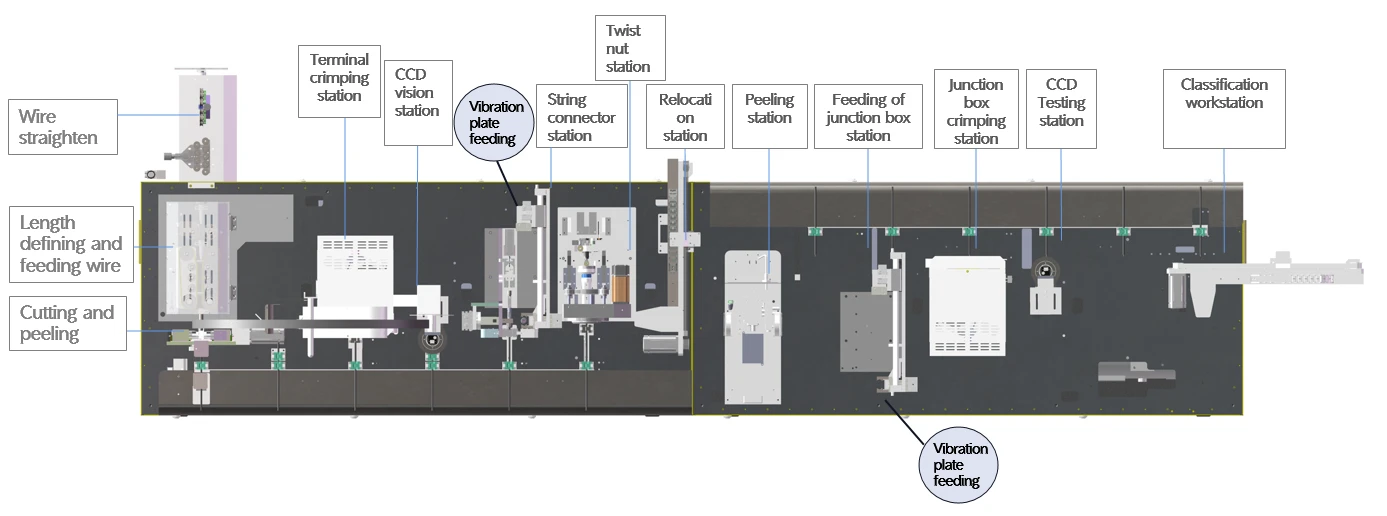

1. Gamybos linija tinka automatizuotam fotoelektrinių kabelių apdorojimui. Gamybos linija teka iš kairės į dešinę ir gali pasiekti vielos nurišimą, gnybtų gniuždymą, CCD aptikimą, jungčių sriegį, veržlių susukimą, suspaudimo sankryžos dėžę, CCD aptikimą

2. Taikomas vielos skersmuo: 4 mm²

3. Linijos ilgis: 15 0 mm -600 mm, tolerancija ± 0,002 * l +1 mm;

4. Žievelės ilgio diapazonas: 1-9 mm;

5. Gamybos ritmas: didesnis arba lygus 4 sekundėms;

6. Šeimininko dydis: 1200 × 4000 × 2400 mm

7. Žmogaus mašinos operacinė sistema: liečiama ekrano sąsaja yra paprasta ir aiški, leidžianti greitai valdyti mašinos veikimą. Visus parametrus galima lengvai nustatyti ir saugoti, o operacijos instrukcijos pateikiamos intuityviai ir paprastai per vaizdus. Jis pateikiamas su 4- lygio slaptažodžio apsaugos funkcija (su leidimais, padalytais į operatorių, kokybės kontrolę, techniką ir vadybininką), gedimo lemputę ir gedimų kodo koordinavimą techninei priežiūrai, lengvą priežiūrą ir išlaidų mažinimą;

8. Daugumoje darbo vietų integracijai naudojami subrendę produktai, kad būtų užtikrintas produkto stabilumas;

9. Servo variklio valdymo sistemos priėmimas siekiant užtikrinti produkto tikslumą;

10. Programa gali laikyti iki 100 failų ir ja galima pasiekti pasirinkus programos numerį. Duomenų bazės serveris renka gamybos duomenis ir organizuoja gamybos linijos kokybę, todėl viršutinei sistemai (MES arba ERP) yra patogu gauti duomenis ir sekti duomenis apie produkto gamybos metu per tinklą;
