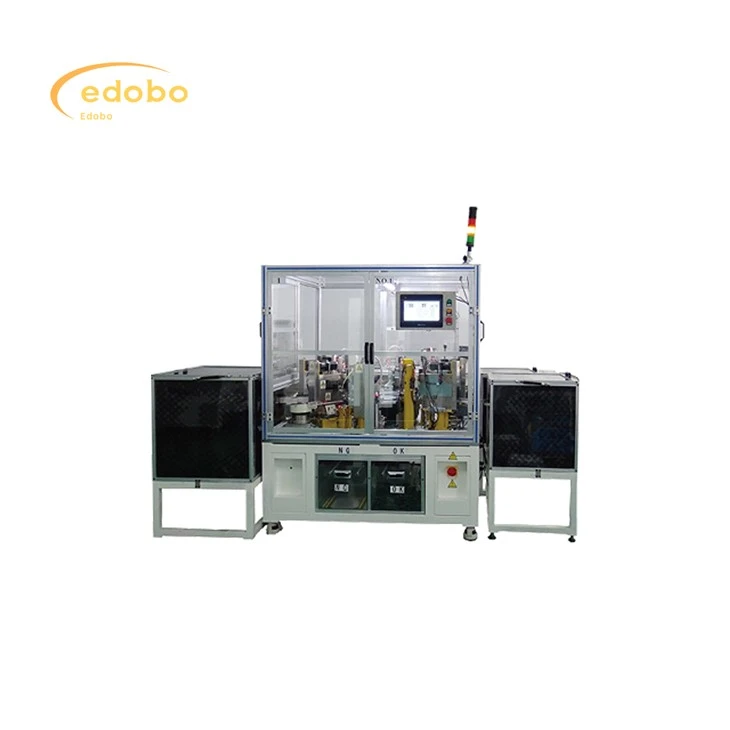

MC4 jungties automatinis surinkimo mašinos fotoelektros jungčių gamybos linija
Aprašymas
Techniniai parametrai

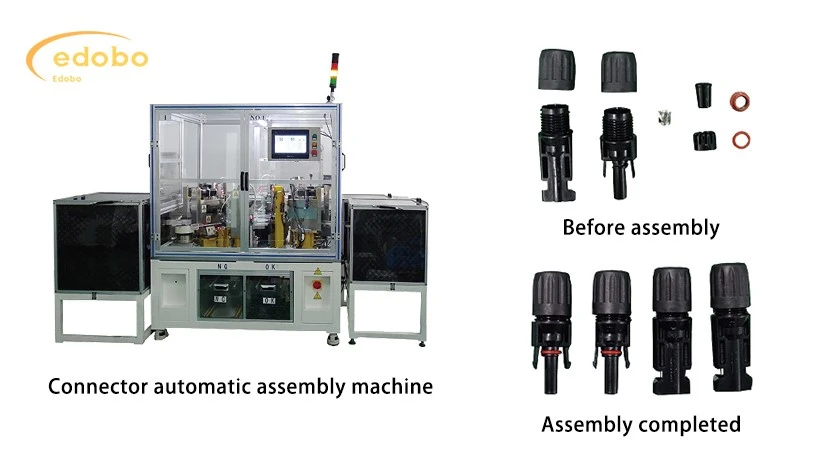

Teigiamų ir neigiamų jungčių surinkimas
Neigiamas polius (moteriškoji jungtis):
1. Įklijavimo korpusas (moteriškoji jungtis):Pradėkite nuo moters jungties korpuso.
2.og žiedo įdėklas į korpusą (moteriškoji jungtis):Įdėkite O žiedą į moterišką korpusą.
3. „Grommet & Collet“ (moteriškos jungties) rinkinys:Surinkite moteriškos jungties įvorę ir kolekciją.
4. Įklijuoti įvorės surinkimą į korpusą (moterišką jungtį):Įdėkite surinktą įvorę ir Collet į moterišką būstą.
5.CAP MONTAVIMAS (Moteriška jungtis):Pritvirtinkite dangtelį prie moteriškos jungties korpuso.
Teigiamas polius (vyriškos jungtis):
1. Įklijavimo korpusas (vyriška jungtis):Pradėkite nuo vyriškos jungties korpuso.
2. „Grommet & Collet“ (vyriškos jungties) rinkinys:Surinkite įvorę ir „Collet“ patiną.
3. Įklijuoti įvorės surinkimą į korpusą (vyriška jungtis):Įdėkite surinktą įvorę ir Collet į vyrišką būstą.
4.CAP MONTAVIMAS (vyriška jungtis):Pritvirtinkite dangtelį prie vyriškos jungties korpuso.
| Savybė | Specifikacija |
| Apdorojimo diapazonas | Pritaikomos montavimo stotys, pagrįstos jungties modeliu |
| Gamybos pajėgumas | 15-20 PCS/min |
| Funkcija | Visiškai automatinis visų jungčių komponentų surinkimas |
| Darbinė temperatūra | 0-40 laipsnis (32-104 laipsnis f) |
| Drėgmė | 40%-80% |
| Produkto kvalifikacijos procentas | Didesnis arba lygus 99% |
| Oro slėgis | 0. 5 MPA - 0. 7 MPa (reikia švaraus, sauso oro šaltinio) |
| Maitinimo šaltinis | AC 220 V/50Hz |
