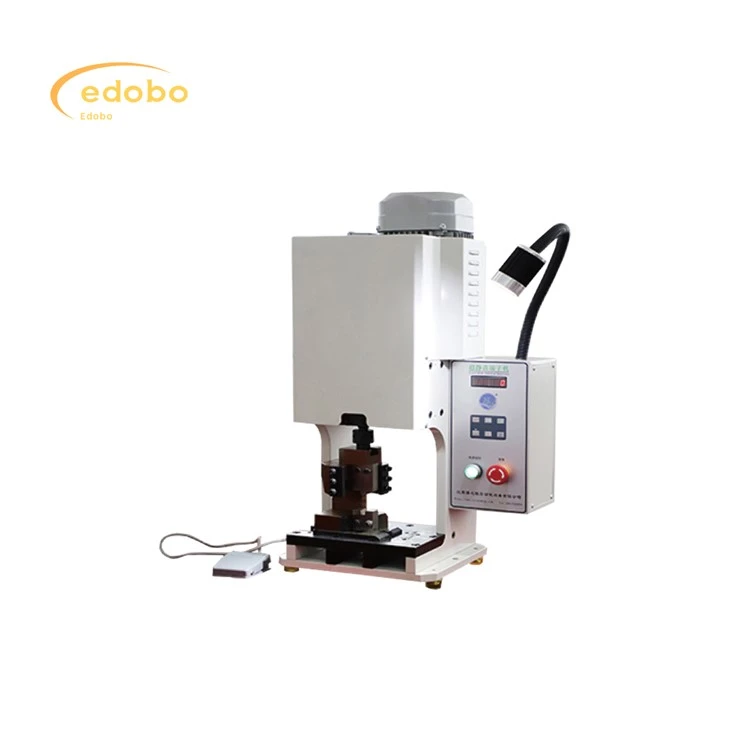

Saulės skydo jungčių gamybos įranga

Mūsų saulės plokščių jungčių gamybos linijoje yra išsamus automatinės įrangos asortimentas, dirbantis kartu, kad būtų galima atlikti labai efektyvų procesą. Sistema prasideda nuo fiksuoto ilgio vielos tiektuvo, tiksliai išleidžiant vielą tiksliai. Vielinio tiektuvas (perkėlimas), naudojant spaustukus, tada perneša supjaustytus laidus tarp darbo vietų. Šiose stotyse yra pjovimo ir lupimo mašina, skirta pašalinti izoliaciją, gniuždymo mašina, skirta pritvirtinti jungtis, ir pasirenkama „Close“ dydžio aptikimo stotis, kad būtų užtikrinta kokybės užtikrinimas. Vielinio tiektuvas (perdavimas) ir toliau perkelia iš dalies surinktas jungtis prie jungties sriegio mašinos ir veržlių vingio aparato, automatizuodama galutinius surinkimo veiksmus. Specialus kabelio nurišimo mašina paruošia laidus, pašalindama išorinę striukę. Procesas baigiamas neprisijungusio klasifikavimo mašina, kuri automatiškai rūšiuoja gatavas jungtis, atskiriant gerus (OK) produktus nuo sugedusių (NG) vienetų, garantuojant, kad tik aukščiausios kokybės jungtys palieka gamybos liniją. Šis integruotas, automatizuotas požiūris žymiai pagerina gamybos greitį, sumažina rankinį tvarkymą ir sumažina klaidų riziką.

Siųsti užklausą

Aprašymas

Techniniai parametrai

Solar Panels Production Automatic Trimming

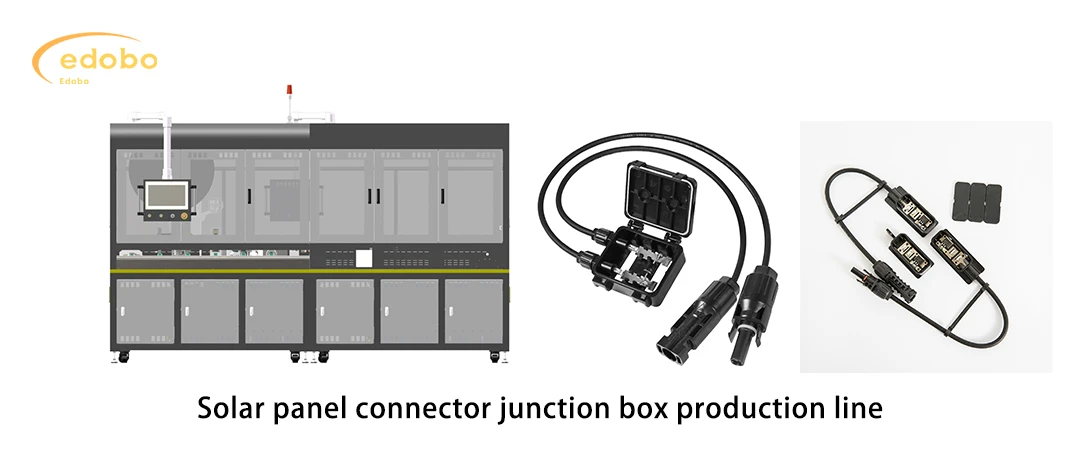

Solar panel connector junction box production line

produc features

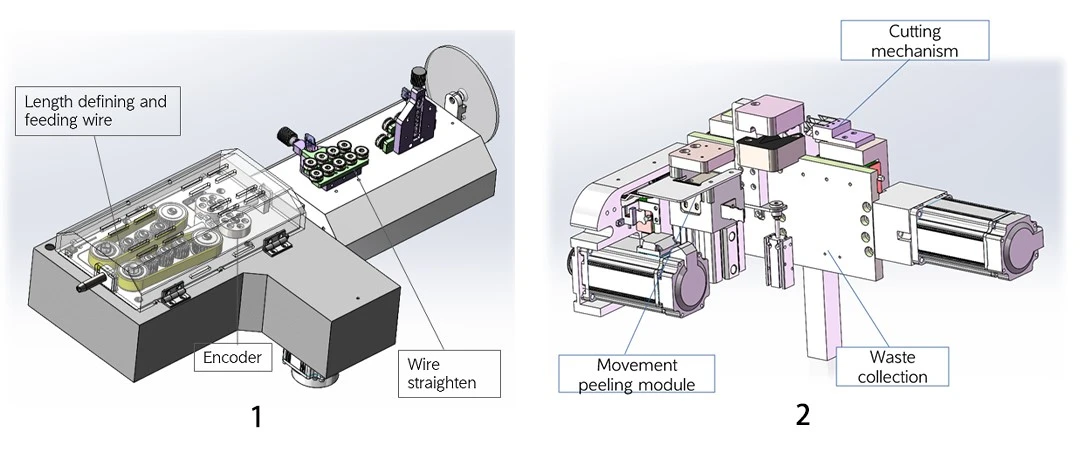

Fixed Length Wire Feeder

1.Fiksuotas ilgio vielos tiektuvas:Užtikrina tikslų ir pastovų laido ilgį, kad būtų galima optimaliai apdoroti.

Pritaikyti visiškai servo sistemą ir uždaro ciklo apdorojimą, kad būtų užtikrintas pjovimo linijos ilgio stabilumas;

2.Pleidimas ir lupimo mašina:Automatizuoja izoliacijos pjovimą ir nuvalymą, paruošdamas laidus grimzdimui.

Lupdami, nesubraižykite ir nekepkite vario vielos; Lupimas ir odos kaupimas

Įrengta atliekų surinkimo sistema, skirta surinkti ir apdoroti supjaustytą sriegio odą.

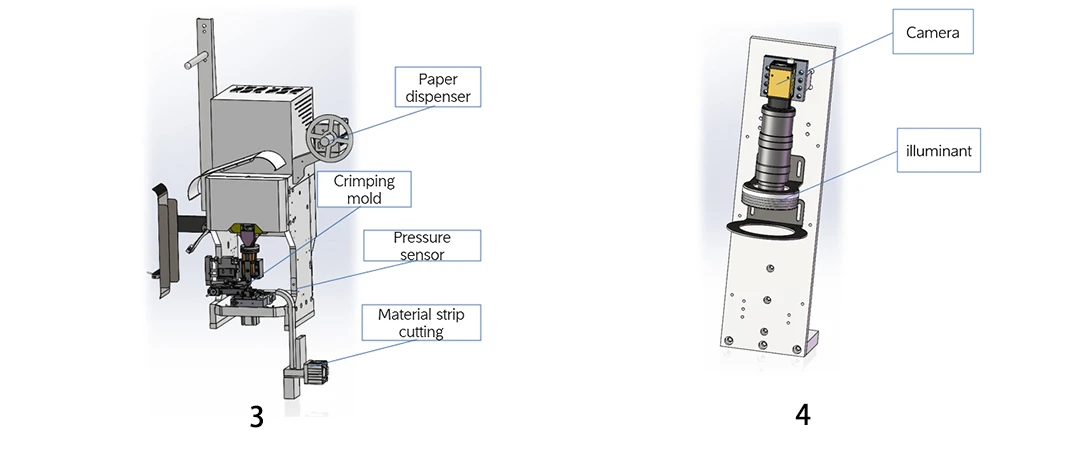

Crimping machine

3.Crimping Machine:Stotis daugiausia užbaigia gnybtų ir laidų gniuždymą. Galia priima servo sistemą, kurios tikslumas yra ± 0. 02mm;

Darbo vietoje aprūpinta OES slėgio stebėjimas, kad būtų galima nustatyti grimzdo kokybę;

4.Crimp dydžio aptikimo stotis (neprivaloma):Suteikia kokybės kontrolę patikrinant „Crimp“ matmenis, užtikrinant nuoseklų našumą.

Modulis priima vaizdinę sistemą, kuri daugiausia apžiūri paveiktų vario laidų, vario vielos gniuždymo padėčių ir kt. Išvaizdą;

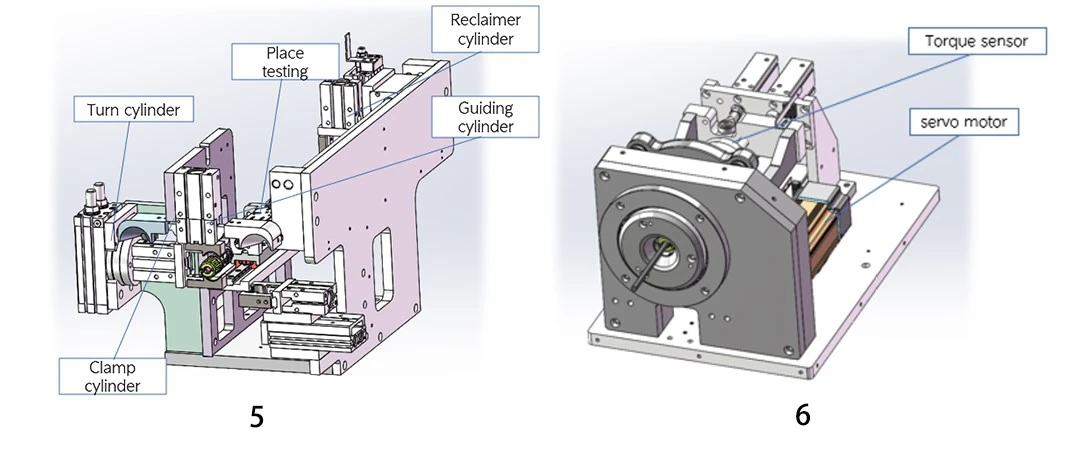

Connector threading machine and nut twisting machine

5.Connector sriegimo aparatas:Automatizuoja laidų įterpimo į jungčių korpusus procesą.

Stotis daugiausia užbaigia kabelių įterpimo su suspaustais gnybtais funkcija į jungtis;
Stotyje yra jutikliai, skirti nustatyti, ar terminalai tinkamai įdedami;

6.NUTINĖS VĖLĖS MAŠINA:Saugiai pritvirtinkite riešutus ant jungčių, užpildydami mazgą.

Stotyje įrengtas padėties jutiklis, kad būtų galima nustatyti, ar jungtis įdedama į vietą;
Su sukimo momento jutikliu, kuris realiuoju laiku gali aptikti sukimo momento dydį

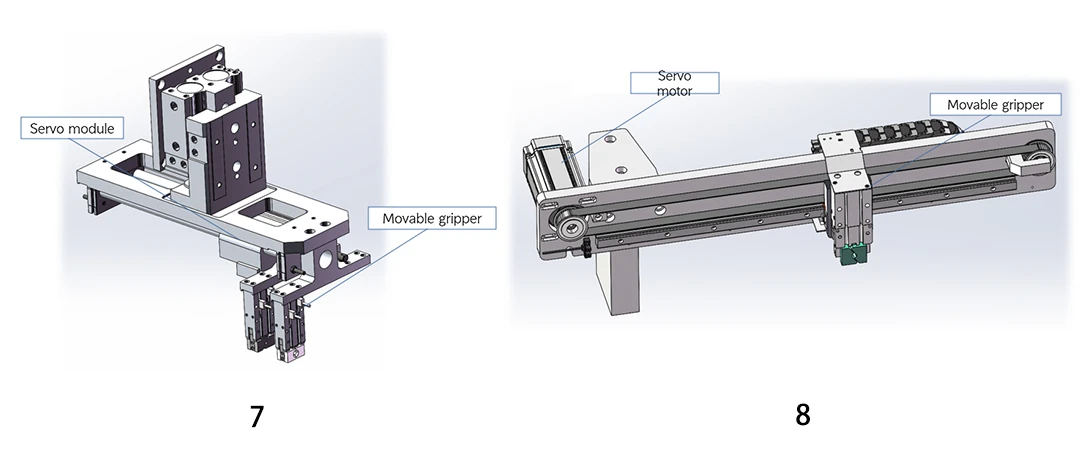

Wire transfer clamp

7. RELOCKOCIJOS STACIJA:Stotis daugiausia užbaigia laidų perkėlimą, kad būtų lengviau apdoroti kitą galą.

8. Offline klasifikavimo mašina:Automatiškai rūšiuoja gatavus produktus, atskirdami gerus (OK) nuo sugedusių (NG) vienetų.

Darbo vieta daugiausia užpildo produktų neprisijungus;
„Servo“ variklių naudojimas gali atskirti sugedusius produktus nuo gerų produktų;

Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

Savybė	Specifikacija
Apdorojimo diapazonas	Pritaikomos montavimo stotys, pagrįstos jungties modeliu
Gamybos pajėgumas	15-20 PCS/min
Funkcija	Visiškai automatinis visų jungčių komponentų surinkimas
Darbinė temperatūra	0-40 laipsnis (32-104 laipsnis f)
Drėgmė	40%-80%
Produkto kvalifikacijos procentas	Didesnis arba lygus 99%
Oro slėgis	0. 5 MPA - 0. 7 MPa (reikia švaraus, sauso oro šaltinio)
Maitinimo šaltinis	AC 220 V/50Hz
