Saulės baterijų gamybos linijos 100MW saulės baterijų gamybos linijos sudėtis:

100MW solar panel production line composition:

100MW saulės baterijų gamybos linijos sudėtis:

Gamybos linijos specifikacija:
1. 100MW modulių gamybos linija (1).
2. Sumušimas: mažiau nei 45 sekundės per bloką arba jai lygus.
3. Gaminamos plokštės tipas: įprastinė pilnų/pusių elementų saulės baterija.
4. Saulės elemento dydis: 166-210mm.
5. Saulės baterijos dydis: L(1956~2300mm) x P(990~1200mm) x T(25~45mm).
6. Saulės juostos tipas: plokščia suvirinimo juosta;

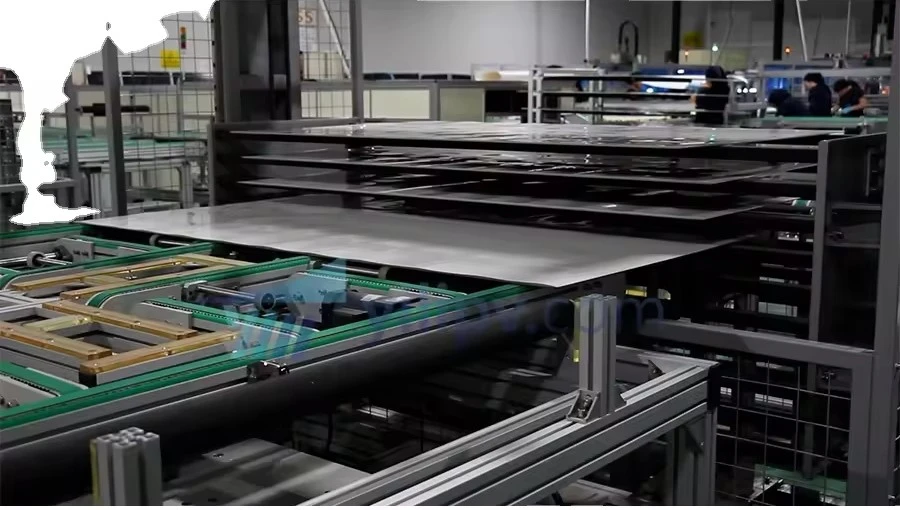

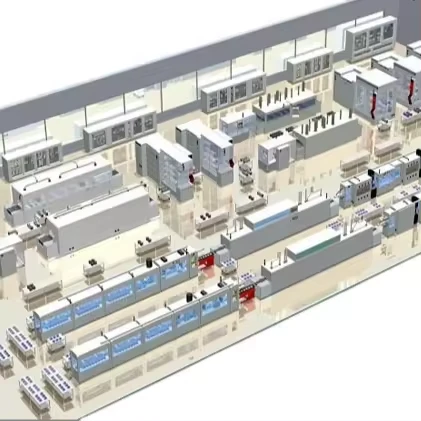

Gamybos linijos apžvalga:

Prieš laminavimą: stiklo pakrovimo zona, EVA pakrovimo zona, rinkimas, magistralės litavimo zona, EVA ir užpakalinės plokštės pakrovimo zona, išankstinio sluoksnio EL/VI patikros ir remonto zona, rietuvė (gamybos linijos komponentų talpyklos procesas), konvejerio sistema
Po laminavimo: apipjaustymo ir klijavimo bei įrėminimo sritis, jungiamosios dėžutės suvirinimo ir klijavimo sritis, kietėjimo linija, valymo ir bandymo zona, surišimo zona, konvejerio sistema

100MW solar panel production line composition:

Pagrindinių mašinų funkcija

Nr.	Įrangos pavadinimas	apibūdinimas
1	Automatinis ląstelių jungiklis	Automatinis elementų jungiklis 5, 6, 9, 10, 11, 12 bb saulės elementams suvirinti į saulės elementų eilutę automatiškai nuosekliai pagal nustatytus parametrus.
2	Automatinė EVA pjovimo ir klojimo mašina	Automatinė EVA pjovimo ir klojimo mašina susideda iš stiklo perdavimo konvejerio, padėties nustatymo mechanizmo, automatinio pjovimo ir perforavimo ir automatinio klojimo mechanizmas ir kt.
3	Laminatorius	Laminavimo aparatas naudojamas saulės kolektorių laminavimui.
4	Kadravimo mašina	Kadravimo mašina naudojama PV moduliui automatiškai įrėminti.
5	Saulės baterijų gamybos linijos vežimėliai	Saulės baterijų gamybos linijos vežimėliai naudojami stiklo / modulių / skydų transportavimui skirtinguose gamybos etapuose.
6	IV testeris	IV testeris daugiausia naudojamas saulės elementų modulio veikimo parametrams tikrinti ir įrašyti.
