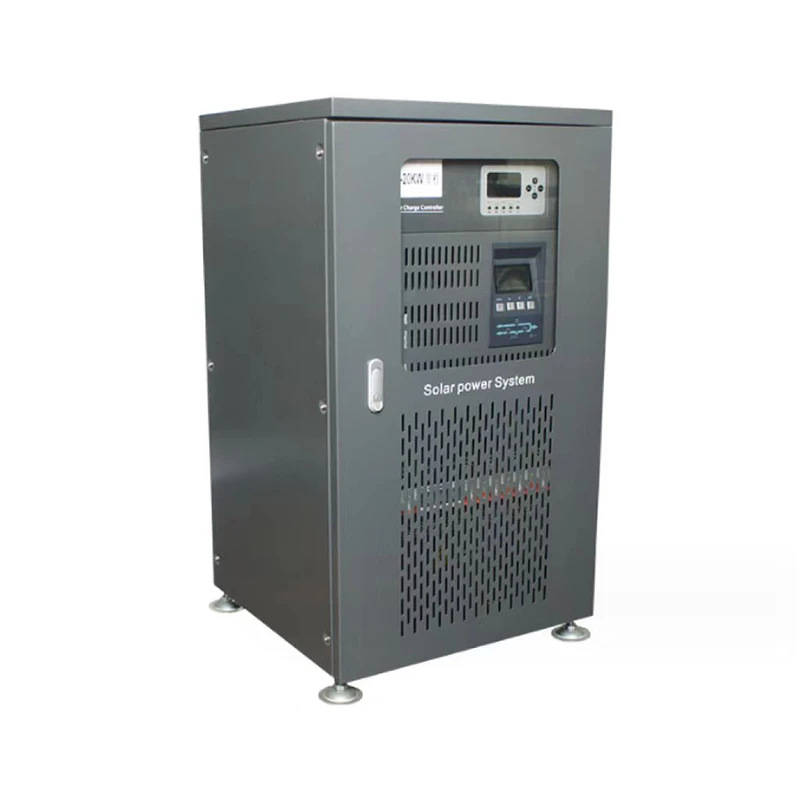

Išjungta tinklo keitiklių sistema
Aprašymas
Techniniai parametrai
Produkto peržiūra:
Produktas yra integruotas išmanusis keitiklis su įmontuota įkrovimo valdiklio sistema, skirta didelei fotovoltinei galiai. Jo įtaisytas valdiklis gali valdyti akumuliatoriaus įkrovimą naudojant kelis saulės kolektorių blokus, kad pagerintų įkrovimo efektyvumą ir akumuliatoriaus tarnavimo laiką. Dėl visiško skaitmeninio vektorinio valdymo technologijos, pagrįstos DSP, MCU ir DDC realiuoju laiku apdorojimu, jis turi puikias apsaugos funkcijas ir didelį patikimumą. Pageidaujamas maitinimo tinklo režimas ir pageidaujamas akumuliatoriaus režimas yra nustatomi, todėl lengva patenkinti skirtingus vartotojų poreikius. Jame yra LCD. t yra plačiai taikomas didelėms saulės energijos gamybos progoms, įskaitant šeimas, mokyklas, viešąjį apšvietimą, pramonės ir kasybos įmones, sienų gynybą, jūros salas, ganyklas ir kt.
Pagrindinės funkcijos:
Didelis patikimumas
Dažnio sekimas, triukšmo filtravimas ir mažas keitiklio išėjimo iškraipymas dėl dvigubos konversijos
Aukštas prisitaikymo gebėjimas
Platus įvesties dažnių diapazonas, kuris užtikrina stabilų kuro generatorių darbą
Aukštas optimalus akumuliatoriaus veikimas
Išmani akumuliatoriaus valdymo technologija, kuri garantuoja ilgesnį baterijos veikimo laiką ir sutrumpina akumuliatoriaus priežiūros laiką Pažangi nuolatinės įtampos įkrovimo technologija, kuri maksimaliai įjungia akumuliatorių, taupo įkrovimo laiką ir garantuoja ilgesnį akumuliatoriaus veikimo laiką.
Bendra ir patikima apsauga
Įjungimo bandymo funkcija, kuri gali išvengti gedimų dėl keitiklio pavojų. Efektyvi IGBT (izoliuotų vartų dvipolio tranzistoriaus) inversijos technologija Gera didelės spartos perjungimo funkcija, didelės įtampos ir didelės srovės veikimo charakteristikos ir IGBT įtampos pavara (Penktosios kartos IGBT turi mažesnį soties įtampos kritimą ir didesnį veikimo efektyvumą bei patikimumą.)

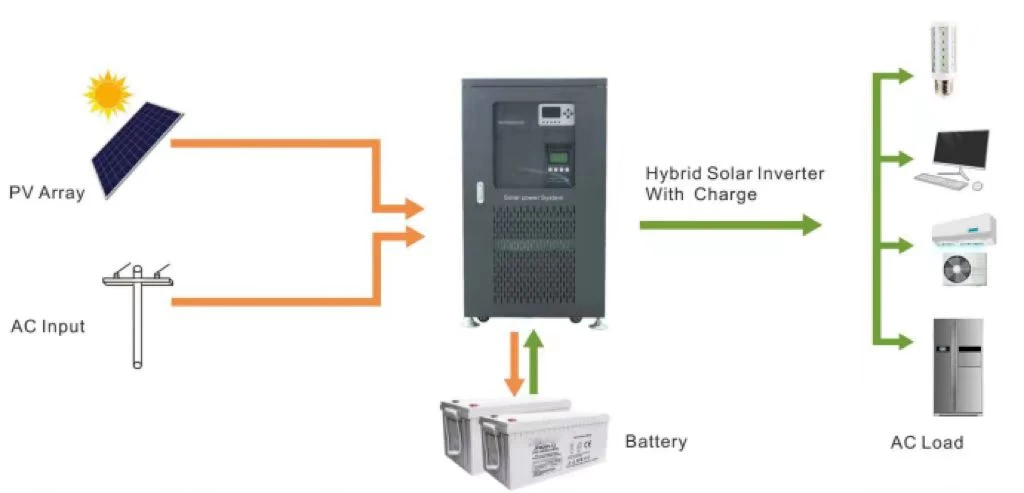

Taikymo schema:
Techniniai rodikliai:
|
Modelis: ED-NKD- |
NKD-8KW |
NKD-10KW |
NKD-15KW |
NKD-20KW |
NKD-30KW |
|
Vardinė galia |
8 KW |
10 kW |
15 kW |
20 kW |
30 kW |
|
Baterija |
|||||
|
Nominali įtampa |
96 VDC/192VDC/220VDC/384VDC |
||||
|
Apsaugos nuo perkaitimo įtampa |
96VDC/172VDC/194VDC/345VDC |
||||
|
Valdiklis |
|||||
|
Nominali srovė |
100A |
||||
|
Nominali įtampa |
192VDC/220VDC/384VDC |
||||
|
Įkrovimo prieigų skaičius |
4 |
||||
|
Maksimali kiekvienos prieigos srovė |
25A |
||||
|
Saulės įėjimo įtampa |
<165VDC/<330VDC/<378VDC/<660VDC |
||||
|
Apsaugos nuo perkrovimo įtampa |
110VDC/222VDC/255VDC/445VDC (programuojamas |
||||
|
Valdymo tikslumas |
±0.1 |
||||
|
Ekrano tikslumas |
±0.1 |
||||
|
Efektyvumas |
>90% |
||||
|
Inverteris |
|||||
|
įėjimo įtampa |
88-132VAC/176-264VAC |
||||
|
Įvesties dažnis |
45-65Hz |
||||
|
Išėjimo įtampa |
110VAC/220VAC |
||||
|
Išvesties dažnis |
50/60Hz |
||||
|
Išvesties bangos forma |
Gryna sinusinė banga, THD<4%(full load) |
||||
|
Apsaugos funkcija |
Išėjimo apsauga nuo trumpojo jungimo, apsauga nuo per didelės įtampos, apsauga nuo įtampos, apsauga nuo žemos baterijos ir kt |
||||
|
Rankinis įjungimas/išjungimas |
Pageidautina rankinis įjungimas/išjungimas |
||||
|
Automatinis įjungimas/išjungimas |
Šviesa valdomas įjungimas + fiksuoto laiko išjungimas (programuojamas) |
||||
|
Perjungimo laikas |
<10ms |
||||
|
Kita |
|||||
|
Aplinkos temperatūra darbui |
0-40 laipsnis |
||||
|
Santykinė oro drėgmė eksploatacijai/sandėliavimui |
20-90% (nėra kondensato, maksimalus) |
||||
|
Išoriniai matmenys D × P × A (mm) |
536*560*1015 |
||||
|
Pakuotės matmenys: D × P × A (mm) |
675*700*1180 |
||||
