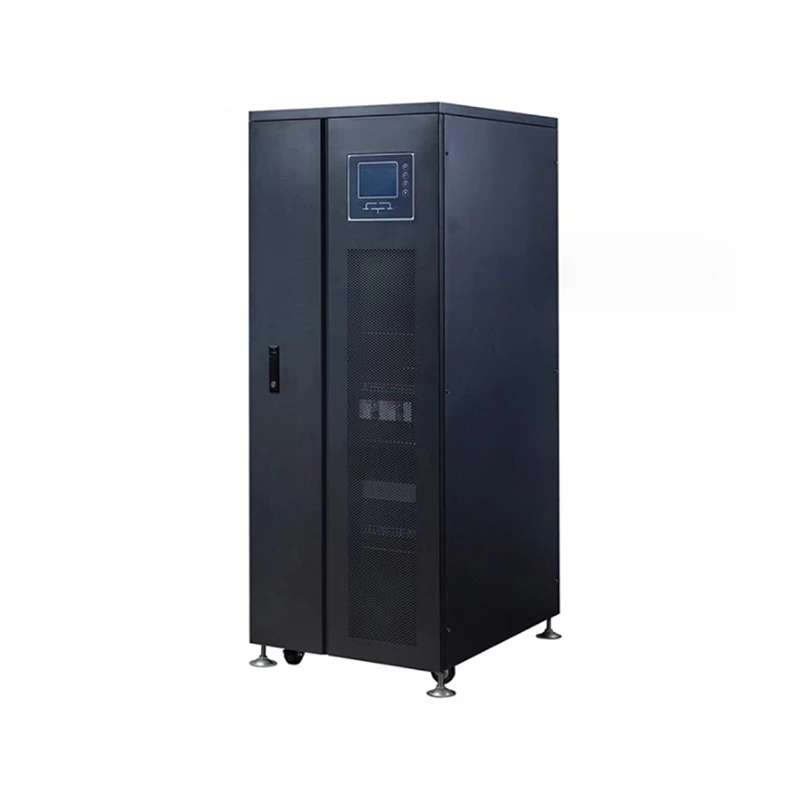

30kw išjungtas tinklo keitiklis
Aprašymas
Techniniai parametrai
Produkto peržiūra:
Produktas gali užtikrinti patikimą elektros energijos tiekimo apsaugą dideliems duomenų centrams, tinklo kompiuterių patalpoms, taip pat tokių sričių, kaip gamyba, eismas ir energija, elektros energijos tiekimo jungtims, kad atitiktų aukštus vartotojų patikimumo reikalavimus didelės galios keitikliams. Remiantis DSP tikslaus valdymo technologija ir dvigubais įmontuotais MCU, produktas gali išvesti stabilias ir grynas sinusines bangas ir užtikrinti saugią ir patikimą energijos tiekimo apsaugą vartotojams.
Pagrindinės funkcijos:
Išplėstinis veikimo režimas
Dažnio sekimas, fazių blokavimo įtampos stabilizavimas, triukšmo filtravimas ir smūgio prevencija dėl elektros tinklo svyravimų, realizuojamų keitiklio išėjime
Geriausia maitinimo garantija vartotojų pakrovimo įrangai, kurią prisidėjo visa skaitmeninė vektorinio valdymo technologija, pagrįsta DSP, MCU ir DDC realiuoju laiku apdorojimu
Veiksminga LGBT (izoliuotų vartų dvipolio tranzistoriaus inversijos technologija
Gera didelės spartos perjungimo funkcija, didelės įtampos ir didelės srovės veikimo charakteristikos ir IGBT įtampos pavara (penktos kartos IGBT turi mažesnį soties įtampos kritimą ir didesnį veikimo efektyvumą bei patikimumą).
Aukštas prisitaikymas
Platus įvesties dažnių diapazonas (45Hz ~ 65Hz), kuris užtikrina stabilų kuro generatorių darbą
Didelė pakrovimo talpa
Tinka pramoniniam naudojimui, pavyzdžiui, staklėms ir vielos pjaustytuvams
Patikimas veikimas
Įjungimo bandymo funkcija, skirta laiku nustatyti galimus pavojus
Aukštą stabilumą ir patikimumą garantuoja funkcijų integravimas, įskaitant kintamosios srovės įvesties apsaugą nuo įtampos, apsaugą nuo kintamosios srovės įvesties, apsaugą nuo išėjimo perkrovos, apsaugą nuo trumpojo jungimo, apsaugą nuo perkrovos, magistralės apsaugą nuo įtampos, apsaugą nuo perkaitimo, apsaugą nuo ventiliatoriaus gedimų, pagalbinio maitinimo šaltinio gedimą. apsauga, įspėjimo apie akumuliatoriaus įtampą apsauga, akumuliatoriaus perkrovimo apsauga ir kt.
Valdymo funkcija
Didelis LCD, vizualizuotas veikimo būsenų rodymas per struktūrines diagramas, intelektualūs piktogramų jutikliniai mygtukai, lentelės duomenys, įvykių įrašai ir kt. Inverterio parametrų vizualizavimas naudojant ryšį su kompiuteriu per RS232/RS485 sąsają, naudojant išmaniąją stebėjimo programinę įrangą inverteris.
Išmanus akumuliatoriaus valdymas
Pažangus akumuliatoriaus įkrovimas: akumuliatoriaus įkrovimo parametro reguliavimas pagal vartotojo akumuliatoriaus konfigūraciją ir perjungimas tarp išlyginamojo įkrovimo ir slankiojo įkrovimo, temperatūros kompensavimo įkrovimo ir iškrovos valdymo pagal maitinimo sąlygas, dėl kurių akumuliatoriaus tarnavimo laikas gali pailgėti ir sumažinti administratoriaus naštą
Išmanusis akumuliatoriaus gedimo aptikimas: atskirų parametrų matavimas, matavimo rezultatų rodymas LCD ekrane ir greitas įspėjimas bei pranešimas administratoriui apie bet kokį akumuliatoriaus gedimą.
Suasmeninti nustatymai:
Tinkamas įvesties parametrų sureguliavimas pagal įvesties maitinimo sąlygas
Techniniai rodikliai:
|
Modelis: ED-TP- |
TP-10KW |
TP-20KW |
TP-30KW |
TP-50KW |
TP-60KW |
TP-80KW |
TP-100KW |
TP-150KW |
TP-200KW |
|
Nominali talpa |
10 kW |
20 kW |
30 kW |
50 kW |
60 kW |
80 kW |
100 kW |
150 kW |
200 kW |
|
Veikimo režimas ir principas |
PWM (impulso pločio moduliacija), pagrįsta DSP tikslaus valdymo technologija ir dvigubais integruotais MCU Visiškas išėjimo maitinimo šaltinio izoliavimas |
||||||||
|
AC įvestis |
|||||||||
|
Fazės numeris |
Trifazis +N+G |
||||||||
|
Įtampa |
AC220V / AC380V±20 % |
||||||||
|
Dažnis |
50 Hz / 60 Hz ± 5 % |
||||||||
|
DC įvestis |
|||||||||
|
DC įtampa |
DC192V/DC220V/DC240V/DC384V |
DC384V |
|||||||
|
Plaukiojanti baterija |
13,6 V kiekvienos baterijos x baterijos kiekis【13,6 V × 16 baterijų =217, 6 V】 |
||||||||
|
Atjungimo įtampa |
10,8 V kiekvienos baterijos x baterijos kiekis【10,8 V × 16 baterijų =172, 8 V】 |
||||||||
|
AC išvestis |
|||||||||
|
Fazės numeris |
Trifazis +N+G |
||||||||
|
Įtampa |
AC220V / AC380V±1 % (pastovi apkrova) |
||||||||
|
Dažnis |
50Hz / 60 Hz ± 5 % (maitinimas iš tinklo) 50 Hz ± 0,01 % (baterija) |
||||||||
|
Efektyvumas |
Didesnis arba lygus 90 % (apkrova: 100 %) |
||||||||
|
Išvesties bangos forma |
Sinusinės bangos |
||||||||
|
THD |
Linijinė apkrova:<3%;non-linear load:<5% |
||||||||
|
Dinaminės apkrovos įtampos pereinamoji |
<±5%(jump from 0 to 100%) |
||||||||
|
Momentinis atsigavimo laikas |
<100ms |
||||||||
|
Perjungimo tarp akumuliatoriaus ir maitinimo šaltinio laikas |
3S-5S |
<4ms |
|||||||
|
Nesubalansuota įtampa |
<±3%<±1%(balanced load voltage) |
||||||||
|
Perkrovos pajėgumas |
120%,20s;>150%, 100 ms |
125%,20s;>150%,1s |
|||||||
|
Sistemos indeksai |
|||||||||
|
Veikimo efektyvumas |
Didesnis arba lygus 90 % (apkrova: 100 %) |
||||||||
|
Kompiuterinis bendravimas |
RS 232 / RS 485 (SNMP nuotolinio stebėjimo tinklo adapteris) |
||||||||
|
Darbinė temperatūra |
-10~40 laipsnių |
||||||||
|
Santykinė drėgmė |
0-90%(nėra kondensato) |
||||||||
|
Triukšmas |
40-50dB |
50-60dB |
60-70dB |
||||||
|
Struktūra |
|||||||||
|
Išoriniai matmenys |
580*750*920 |
608*728*1475 |
1138*795*1125 |
1138*945*1725 |
|||||
|
Svoris (kg) |
180 |
220 |
300 |
470 |
620 |
680 |
730 |
954 |
980 |
