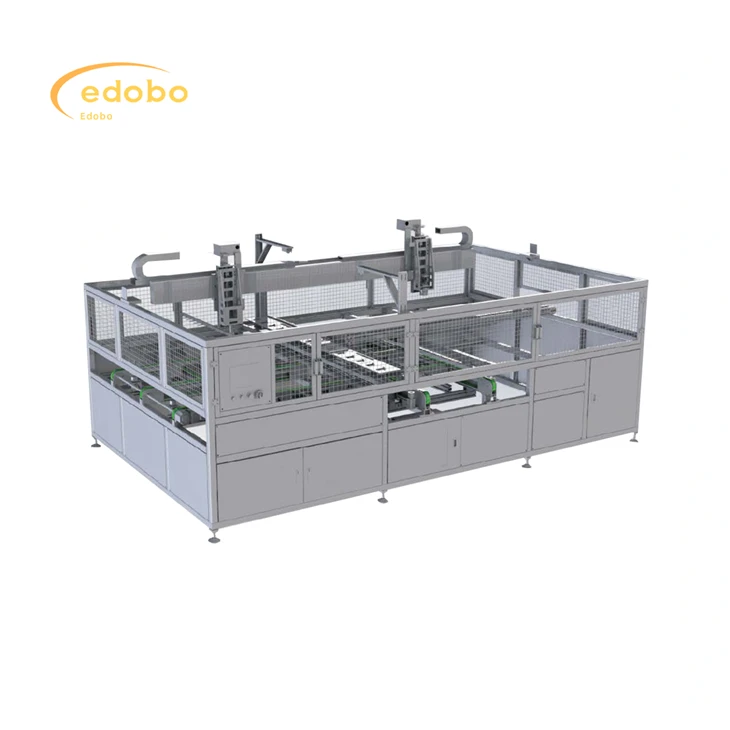

Saulės baterijų automatinio išdėstymo mašina gamybos linijai

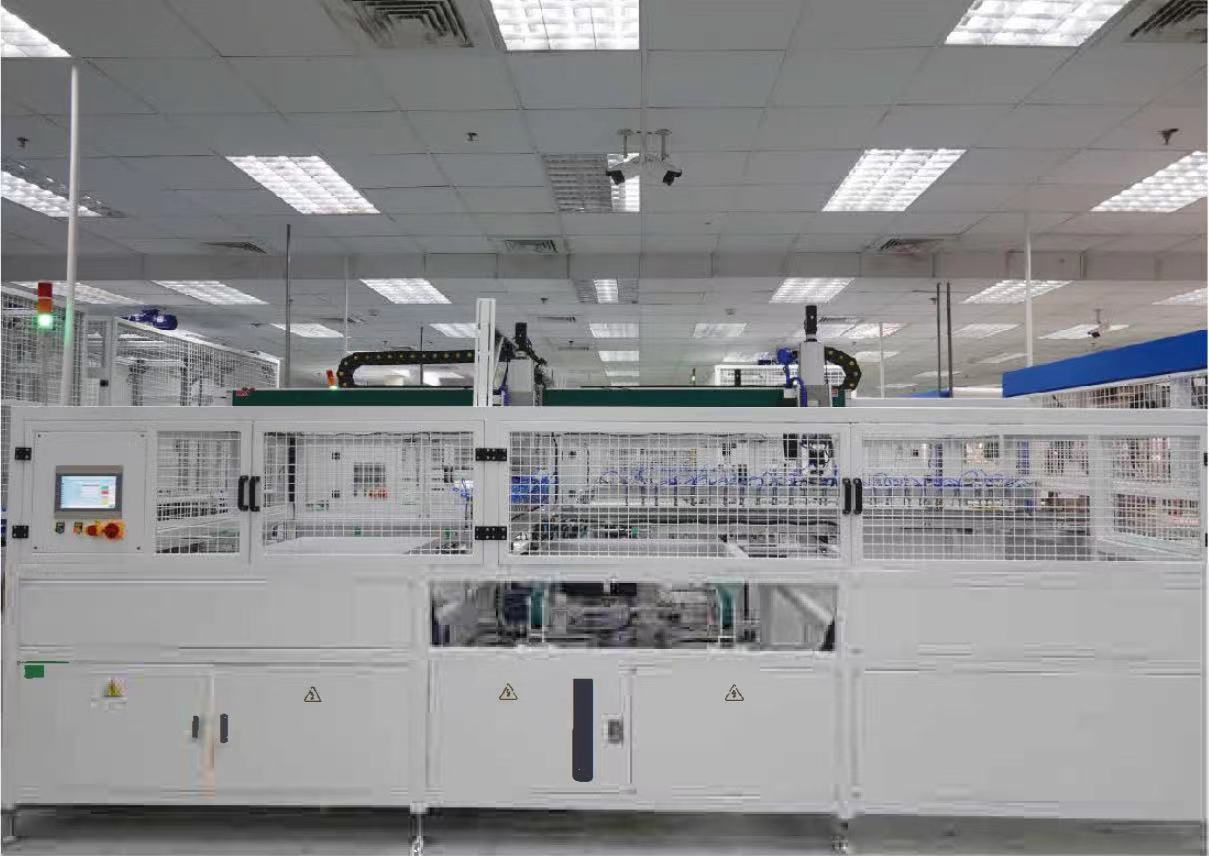

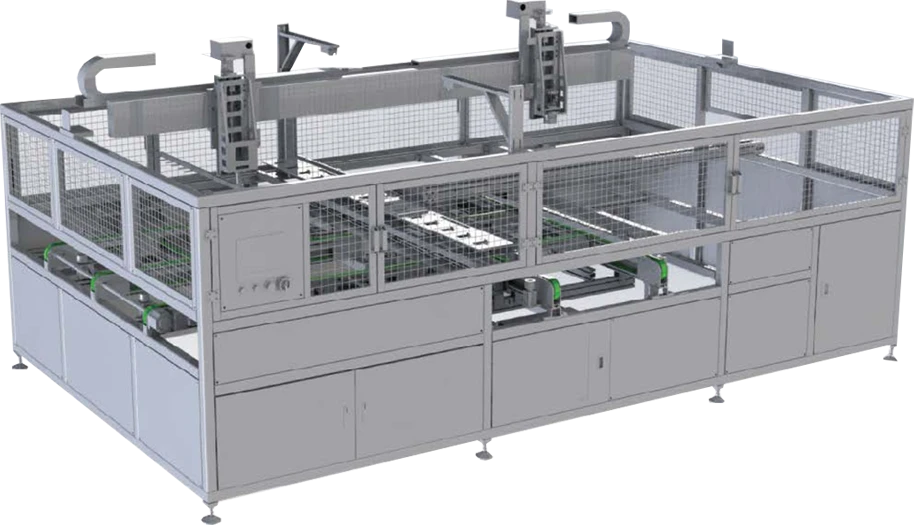

Paguldymas (mechaninis)

1. Maitinimo būdas yra trumpas ir ilgas, o įrangos funkcija yra juos išdėstyti atitinkama seka. Ilgoji akumuliatoriaus eilutės pusė yra lygiagreti ilgajai komponento pusei. Vietinė rinkimo sistema gali būti naudojama 96, 72 ir 60 vienetų komponentams išdėstyti ir turi mechaninio reguliavimo funkciją.

2. Automatiškai gaukite akumuliatoriaus stygas, pakelkite akumuliatoriaus stygas į mechanines padėtis ir iš anksto ištiesinkite stiklą

3. Gauti stiklą ir EVA iš gamybos linijos. Paimkite akumuliatoriaus virvelę iš mechaninės padėties. Įdėkite akumuliatorių nuosekliai ant EVA pagal teigiamus ir neigiamus elektrodus. Atlikus visus veiksmus, komponentas išveda.

4. Akumuliatoriaus eilutė nustatoma vizualiai nustatant, šviesolaidinį ir mechaninį.

1. Mašinoje naudojamas sinchroninis diržas, varomas servovarikliu ir valdomas linijiniu kreipiamuoju bėgiu, kurio pranašumai yra tiksli padėties nustatymas, stabilus veikimas ir greitas greitis.
2. Siurbtukas pagamintas iš poliuretano ir po išsiurbimo nepaliks jokių žymių ant akumuliatoriaus virvelės.
3. Mašinoje yra maitinimo ir dujų apsauga.
4. Mašina yra visiškai automatinė ir nereikalauja rankinio įsikišimo.
5. Akumuliatoriaus eilutės padėties nustatymo tikslumas yra ± 0,3 milimetro
6. Šeši maitinimo laidai, išdėstyti 1-10 milimetrų atstumu vienas nuo kito
7. Suderinamas su keliomis baterijų virvelėmis, dydis 156/182/210, 6-12 vnt.
8. Pagrindinis saulės elementų pirštas yra suderinamas su 2/3/4/5 pirštais

♦ Taikomi komponentai: įprastiniai, pusės lakšto ir dvigubo stiklo komponentai, kurių ilgis 1640-2500mm ir plotis950-1400mm
♦ Darbinis ritmas: 6 sekundės/styga
♦ Maksimalus gamybos pajėgumas: 3400 vnt / parą
♦ Internetinis operatorius: 0
♦ Nominali galia (KW): 6KW
♦ Dujų sąnaudos (L/min): 60 L/min
♦ Slėgis (MPa): 0.6-0.BMPa
♦ Sąsajos specifikacija: 12
♦ Bendras matmenys (ilgis * plotis * aukštis): 4770 mm * 2840 mm * 2250 mm
♦ svoris: 2850KG

1. Ląstelė naudoja CCD vaizdo padėties nustatymą, kurio pranašumai yra didelis tikslumas ir stabilumas;
2. Įranga gali automatiškai priimti, automatiškai išdėstyti ir automatiškai eksportuoti komponentus, o išdėstymas yra tikslus;
3. Siurbtukas pagamintas iš importuotos silikoninės medžiagos, kuri nepaliks žymės ant akumuliatoriaus paviršiaus;
4. Priimkite trijų ašių mechaninio judėjimo režimą (sukant 180 laipsnių);
5. Šoninis judėjimas priima linijinį variklio modulį, kurio pranašumai yra greitas judėjimo greitis, didelis pakartotinio padėties nustatymo tikslumas ir stabilus veikimas, taupantis bendrą ritmo laiką;
6. Ilgo ir trumpo krašto keitimo reguliavimas priima greito fiksavimo mechanizmą, reguliavimas greitai, paprastas, patogus ir patikimas;
