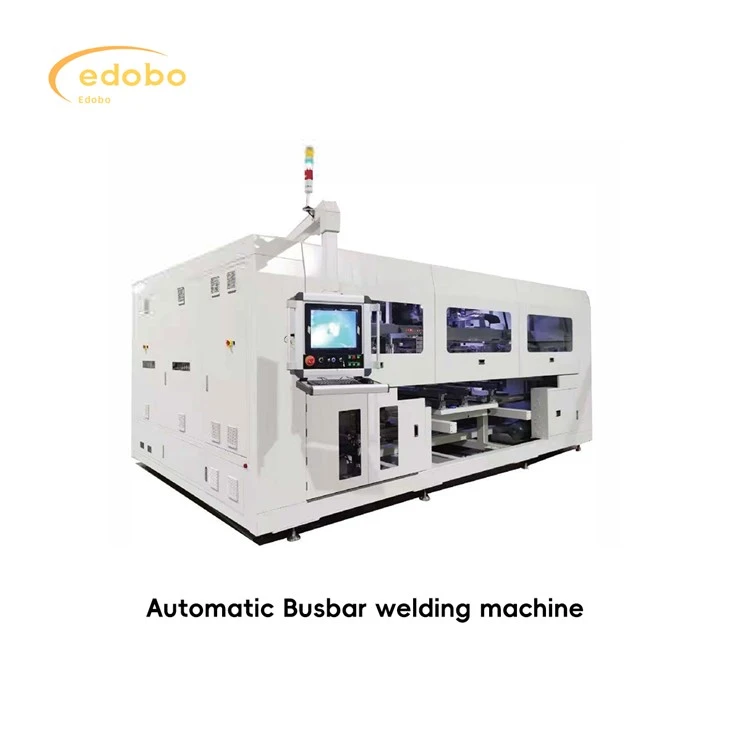

Saulės elementų šynų suvirinimo aparatas

Įrangos funkcija: ištempti, taisyti, nupjauti, sulenkti ir tiksliai uždėti galvutę, uodegą ir vidurines šynas, o kėlimo ranka atlikti antrinį modulio stygos kalibravimą. Vielos priekyje ir uodegoje esantys laidai vienu ypu sulituojami kartu su šynomis ir perduodami į kitą darbo vietą. Ši mašina yra neprivaloma su juodų dažų grandymo funkcija, po litavimo aptikimo funkcija ir šynų perforavimo funkcija.

Autobusai

Surinkimo linija perkelia išrikiuotą elementų skydelį į priekinę automatinio įvedimo mašinos srauto stotį ir duoda signalą, kad elementų skydelis būtų vietoje, kad būtų galima kreiptis dėl įėjimo. Automatinė įvedimo mašina yra pasirengusi leisti surinkimo linijai tekėti modulį į automatinio įvedimo mašinos litavimo padėtį ir siųsti signalą, leidžiantį patekti; Variklis dirba tol, kol modulis patenka į darbinę padėtį, o leidimas įvesti signalą atšaukiamas.

♦ Ciklo laikas: 17 s / skydas (vieno apėjimo litavimas) 21 sek. / skydas (atidarymas Dvigubo apėjimo litavimas)
♦ Suaktyvinimas: didesnis arba lygus 98%;
♦ Ląstelės specifikacija: 166 mm{1}}mm;
♦ Skydelio specifikacija:
A 156-180 langelis:
6 stygos x 10 puselių x 2;
6 stygos x 11 puselių x 2;
6 stygos x 12 pusgabalėlių x 2;
6 įgėlimai x 13 pusgabalėlių x 2
B.182 Ląstelė:
6 stygos x 9 dalys x 2:
C.210 Ląstelė:
6 stygos x 10 puselių x 2;
6 stygos x 15 vienas trečdalis x 2
D.210 Ląstelė:
5 stygos x 10 puselių x 2;
5 stygos x 15 trečdalio dalių x 2
♦ Langelių erdvė: -0.5-4mm;
♦ Stygos tarpas: 1-6mm; stygos erdvės apeiti litavimas, didesnis arba lygus 10 mm
♦ Stiklo specifikacija: plotis (980-1500mm)* ilgis (1720-2600mm);
♦ Ląstelių eilutės koregavimo tikslumas Mažesnis arba lygus ± 0,25 mm;
♦ Įrangos maitinimas: trifazis 380V 50/60Hz:
♦ Galia: didžiausia 35kW;vidutinė 25kW;
♦ Oras: teigiamas slėgis {{0}},6~0,8 MPa, neigiamas slėgis apie - 70kPa;
♦ Įrangos dydis: ilgis * plotis * aukštis: 6580 * 5604 * 2621 mm (įskaitant dvi surinkimo linijas)
