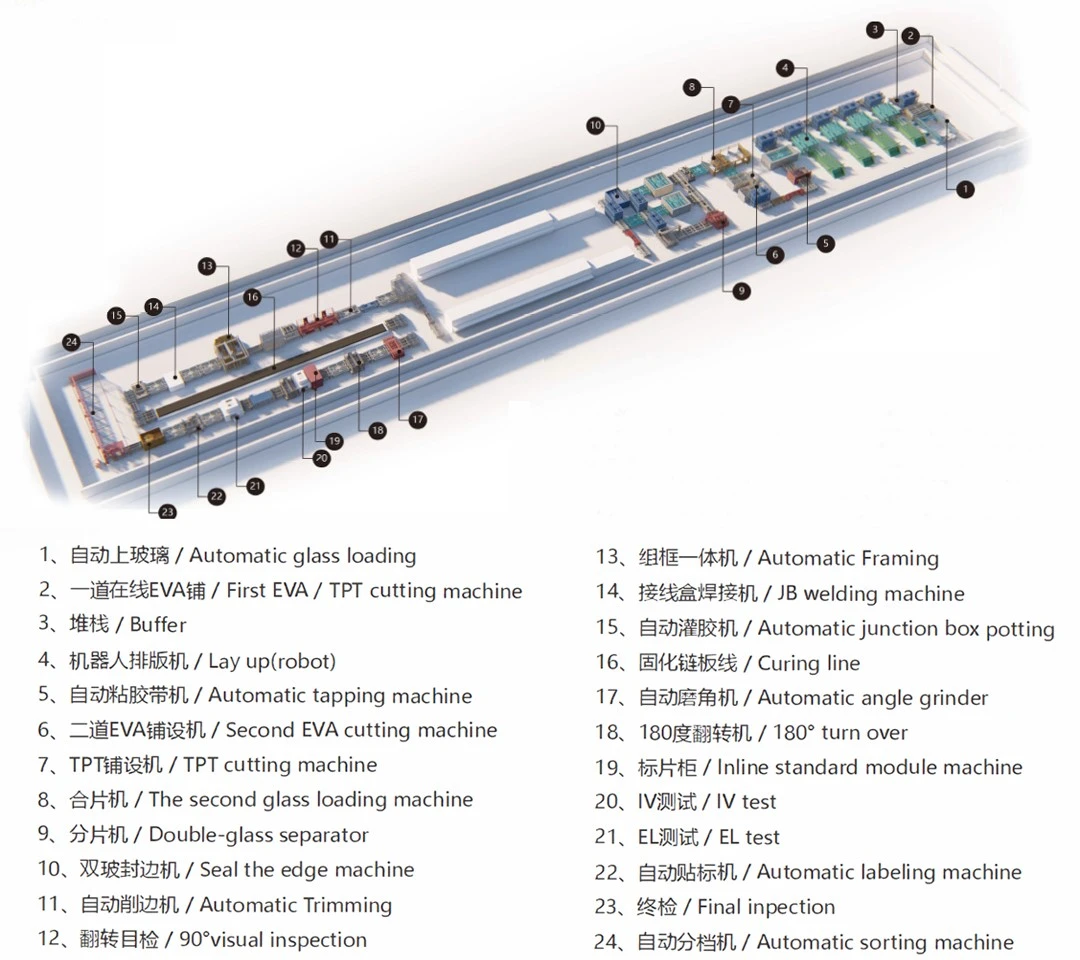

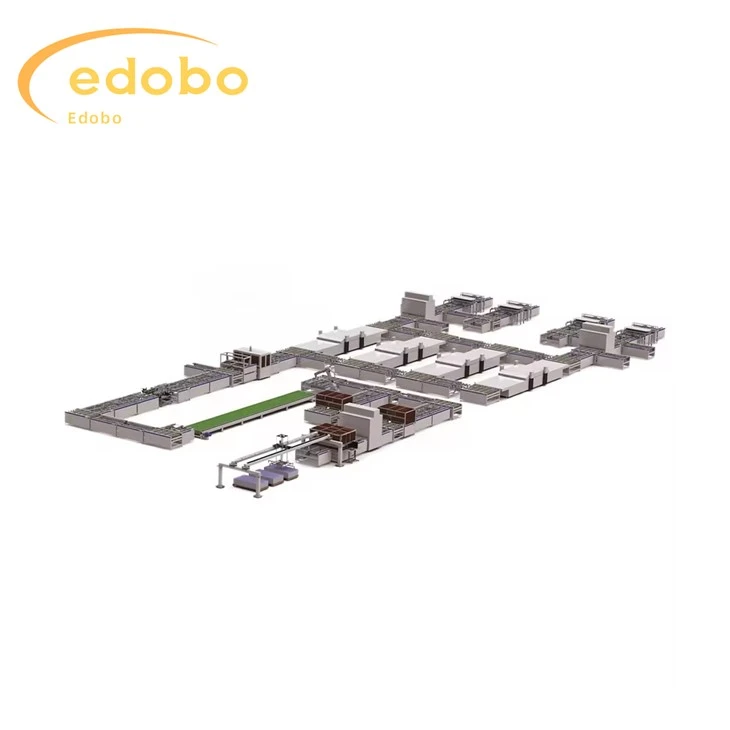

Pilna saulės baterijų gamybos linija

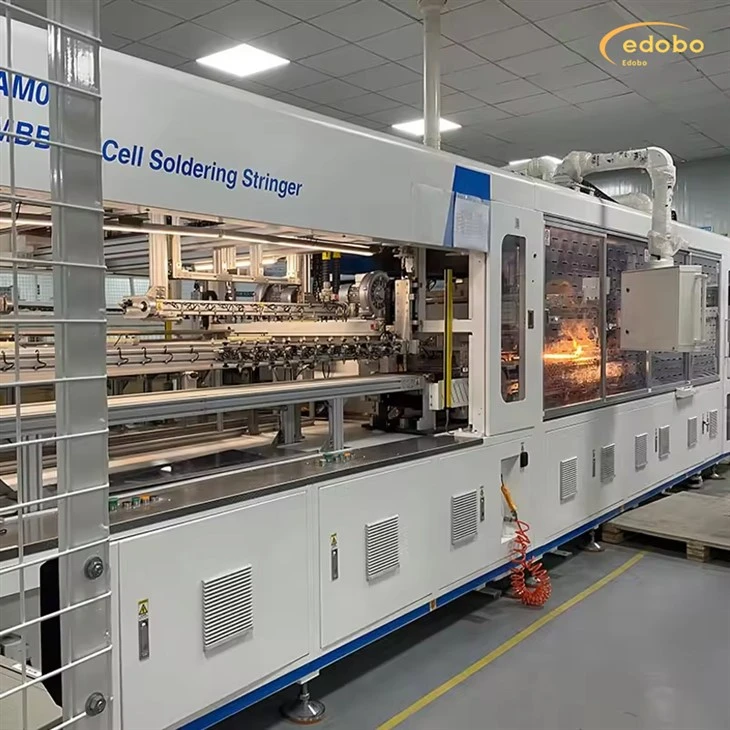

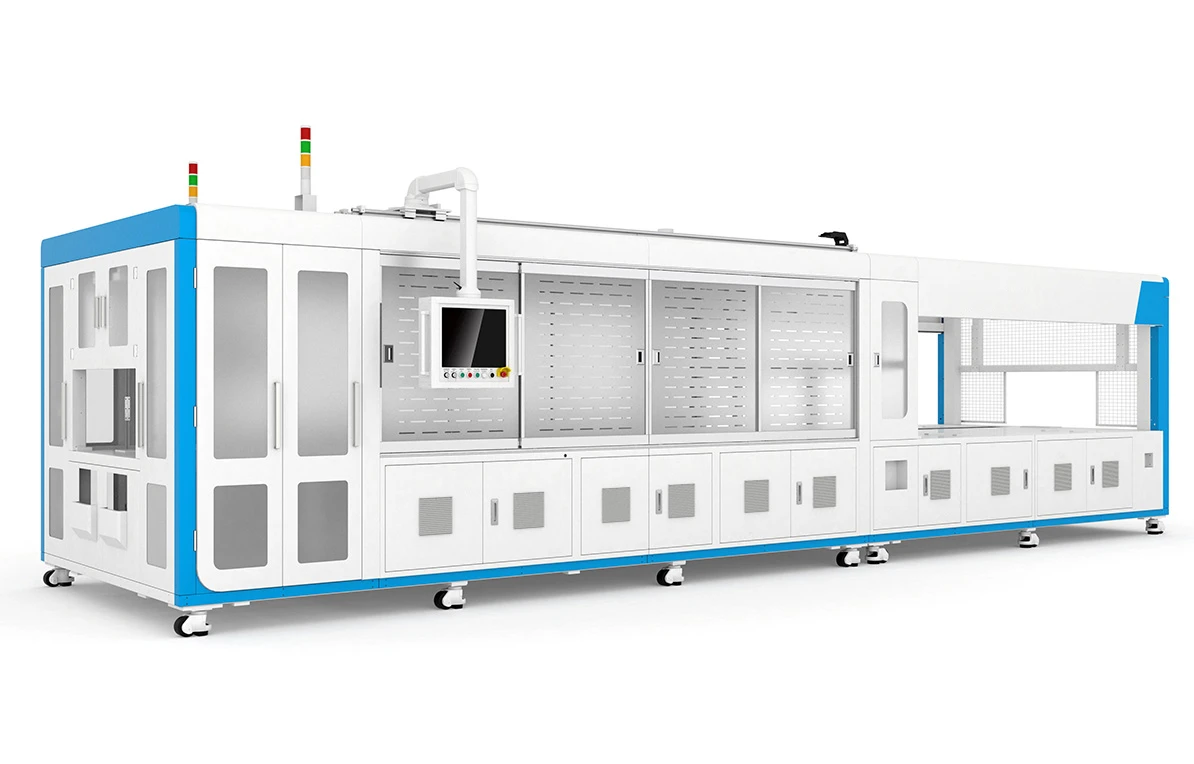

1.Styginių suvirinimo aparatas

1. Didelės spartos dviejų takelių svirtis, kuri palaiko saulės elementų, kurių plotis didesnis nei 30 mm, suvirinimą, užpildo buitinį spragą didelės spartos styginiams pagal šią specifikaciją ir siūlo klientams universalų sprendimą su viena mašina įvairioms reikmėms.

2. Įrengtos regėjimo padėties nustatymo ir aptikimo funkcijos, kartu su robotų pakrovimu.

3. Pasižymi automatinėmis juostelių lenkimo ir pjovimo funkcijomis, kurios efektyviai sumažina ląstelių lūžimą, kurį sukelia tarpai tarp juostelių.

4. Naudojama plačiausiai naudojama bekontakčio infraraudonųjų spindulių suvirinimo technologija, užtikrinanti tolygų elementų ir juostelės įkaitimą, sumažinant lūžimo greitį.

5. Įrengtos kelios temperatūros zonos, leidžiančios laipsniškai šildyti ir vėsinti, kad būtų veiksmingai sumažintas lūžimas.

6. Pasirenkama EL eilutės tikrinimo funkcija išvesties.

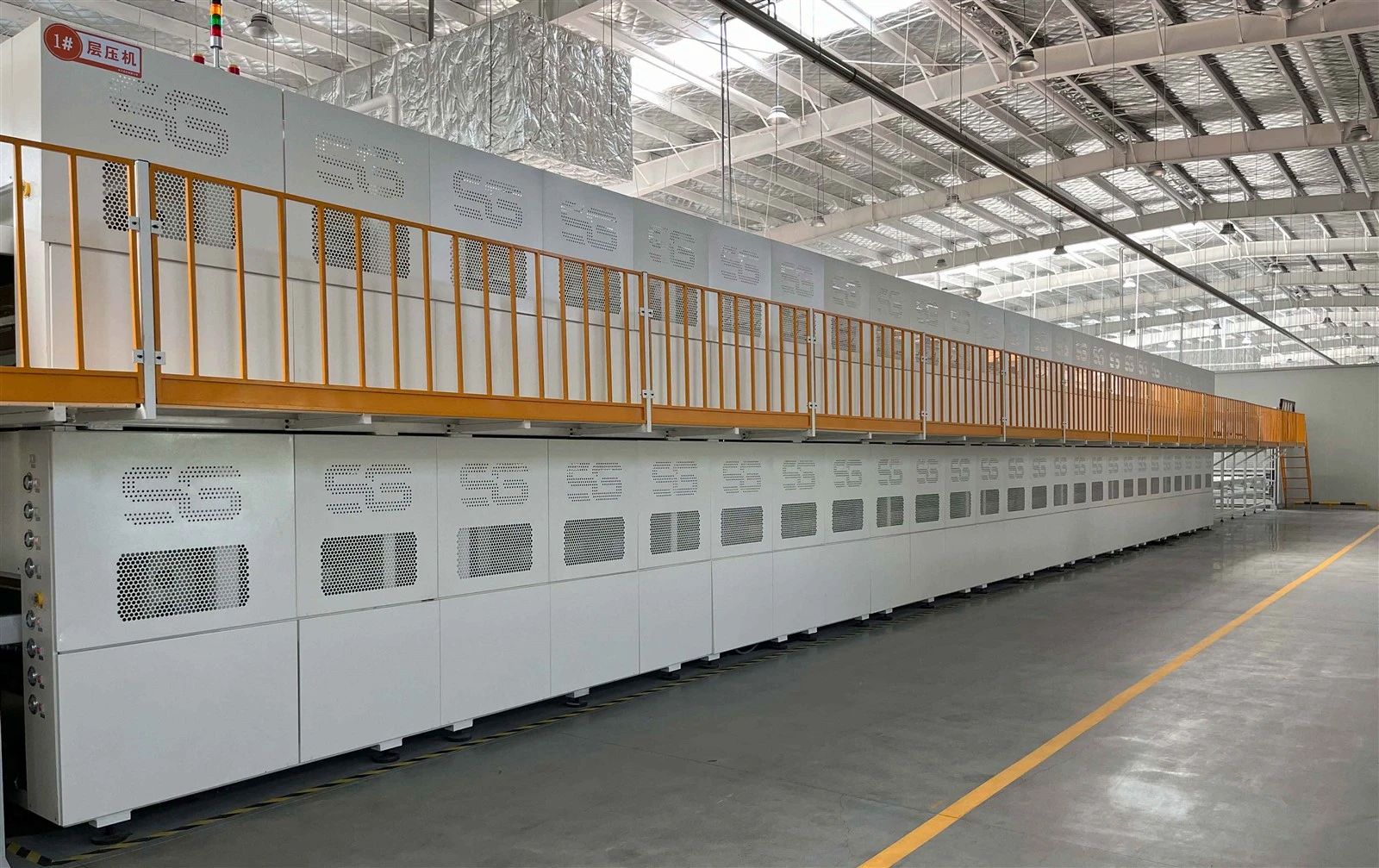

2.Laminavimo mašina

Vieno sluoksnio vienos kameros visiškai automatinę laminavimo mašiną daugiausia sudaro padavimo pakopa (A klasė), laminavimo stadija (B klasė), iškrovimo stadija (C klasė) ir pagalbinė funkcinė įranga, tokia kaip dulkių siurblys, Roots siurblių rinkinys, vakuumas. siurblys, alyvos krosnis ir kt.

Integruotas modulio dizainas visai įrangai

1.1 Įranga turi didelio stiprumo bendrą konstrukcijos konstrukciją, kuri gali užtikrinti ilgalaikį normalų ir stabilų veikimą didelio stiprumo darbo aplinkoje;

1.2 Alyvos šildymo metodo taikymas, siekiant užtikrinti temperatūros vienodumą ir valdymo tikslumą, veiksmingai užtikrinant bendrą įrangos proceso veikimą;

1.3 B lygis, C lygis ir A lygis gali veikti sinchroniškai arba nepriklausomai;

1.4 Pažangus valdymo režimas, PLC+paskirstytas I/O+DC24V DC valdymo sistema, aukštas automatizavimo laipsnis, magistralės technologija visiškai pakeičia tradicinius laidų metodus, mažas gedimų dažnis ir greitas duomenų perdavimo greitis;

1.5 Didelio prekės ženklo jutiklinio ekrano veikimas su paprasta ir patogia sąsaja bei išsamiomis duomenų rodymo ir diagramos statistikos funkcijomis;

Norėdami gauti daugiau informacijos apie įrenginį, prašomesusisiekite su mumis

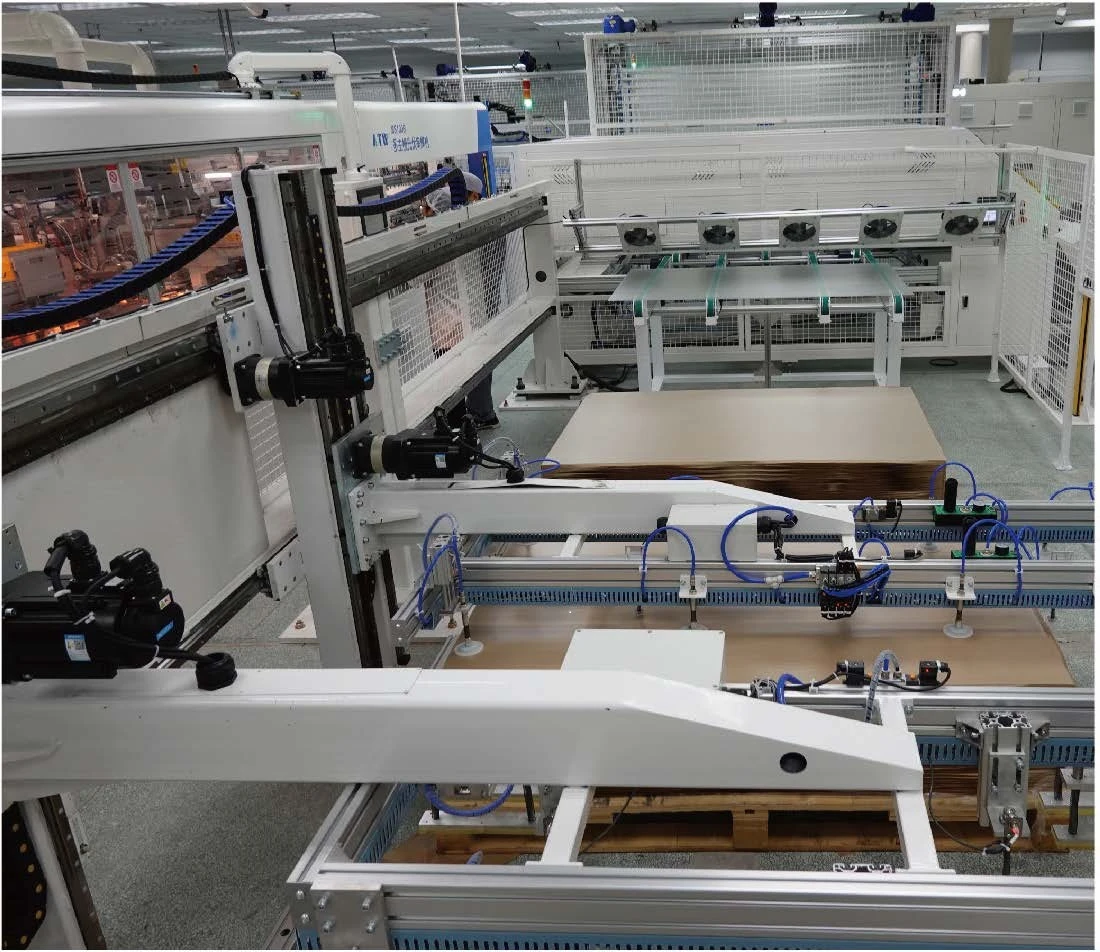

1.Automatinis stiklo pakrovimas

1. Pakelkite stiklą nuo stiklo priekabos ir padėkite ant surinkimo linijos
2. Įrenginyje yra dvi stiklo laikymo stotelės ir viena popieriaus laikymo stotis.
3. Stiklo siurbimo roboto rankena padeda stiklą ant surinkimo linijos, o popieriaus rinkimo roboto ranka pašalina popierių nuo stiklo.
4. Mašiną varo servo variklis, o siurbtukas įsiurbia stiklą į nurodytą padėtį.
5. Viršutinė stiklinė roboto ranka yra konsolinė konstrukcija, o popieriaus paėmimo robotinė ranka yra konsolinė konstrukcija.

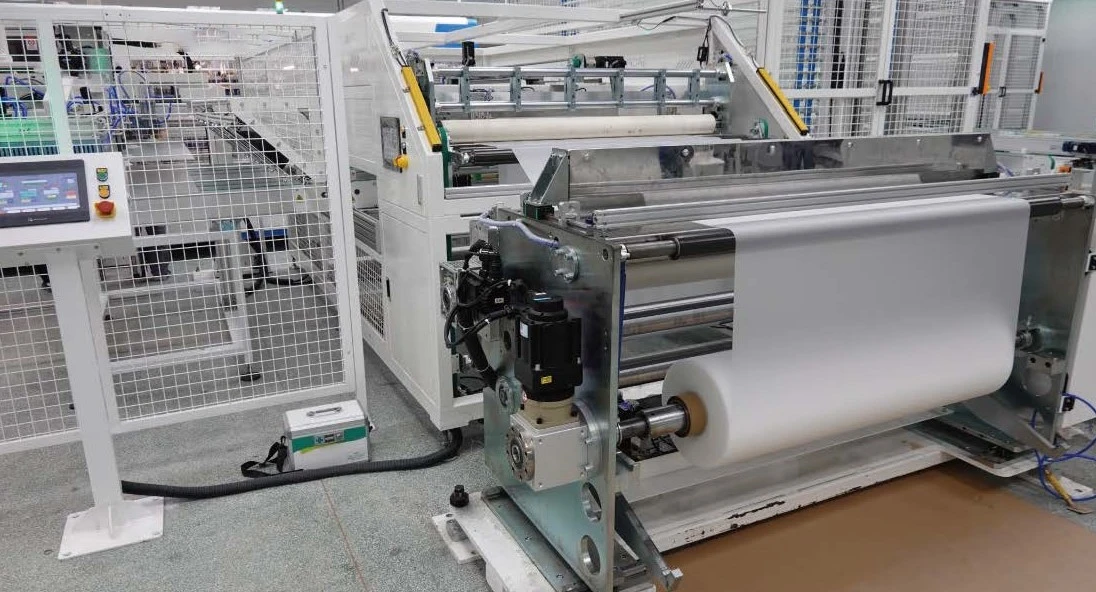

2.Automatinis EVA TPT pjovimo pakrovimas

Pirmasis EVA klojimas internetu + antrasis EVA pjovimas internetu + lentų pjovimas internetu
1. Sinchroninio diržo transmisijos mechanizmo, varomo servovarikliais, valdomo linijiniais kreiptuvais, pritaikymas tikslią padėtį ir sklandų veikimą.
2. Šioje mašinoje yra EVA tiekimo įrankiai.
3. EVA tempimo greitis gali būti automatiškai reguliuojamas ir veikia stabiliai.
4. EVA pjaunama integruota mašina, kad būtų užtikrintos lygios ir tvarkingos pjovimo briaunos
5. Ši mašina turi EVA automatinio tiesinimo funkciją, kurios tiesinimo diapazonas yra ± 2 mm.
6. Pagrindinis įrangos korpusas yra su apsauginiu gaubtu ir apsauga nuo dulkių.

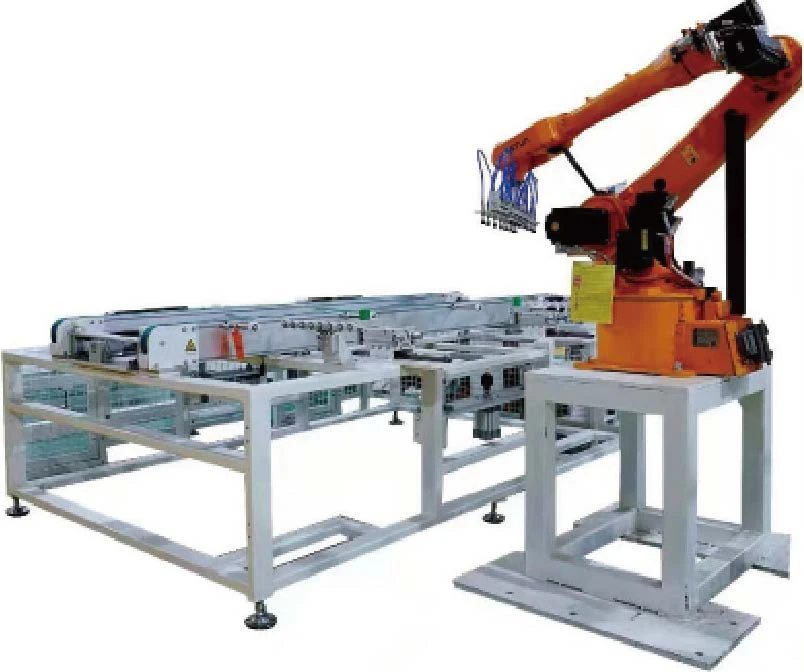

3. Automatinis paguldymas (robotinė ranka)

1. Maitinimo būdas yra trumpas ir ilgas, o įrangos funkcija yra juos išdėstyti atitinkama seka. Ilgoji akumuliatoriaus eilutės pusė yra lygiagreti ilgajai komponento pusei. Vietinė rinkimo sistema gali būti naudojama 96, 72 ir 60 vienetų komponentams išdėstyti ir turi mechaninio reguliavimo funkciją.
2. Automatiškai gaukite akumuliatoriaus stygas, pakelkite akumuliatoriaus stygas į mechanines padėtis ir iš anksto ištiesinkite stiklą
3. Gauti stiklą ir EVA iš gamybos linijos. Paimkite akumuliatoriaus virvelę iš mechaninės padėties. Įdėkite akumuliatorių nuosekliai ant EVA pagal teigiamus ir neigiamus elektrodus. Atlikus visus veiksmus, komponentas išveda.
4. Akumuliatoriaus eilutė nustatoma vizualiai nustatant, šviesolaidinį ir mechaninį.

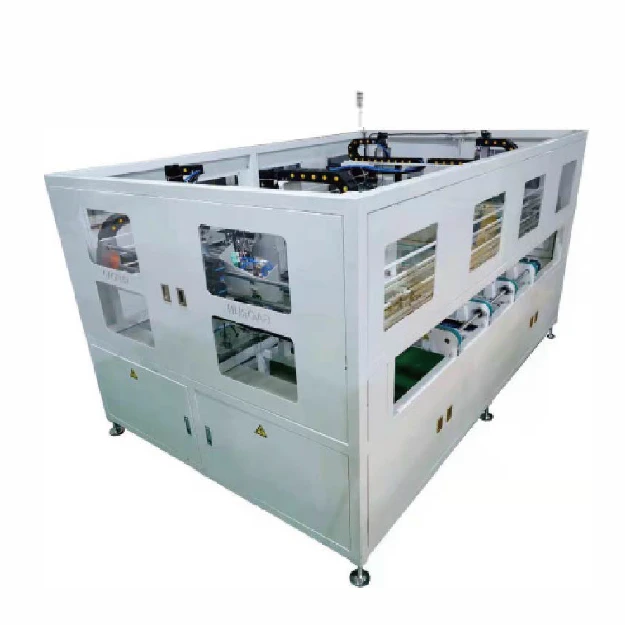

4. Automatinė sriegimo mašina

Perkelkite ilgąją pusę į priekį ant automatinio juostos klijavimo mašinos, perkelkite ją į įrenginį ir priklijuokite juostą į nurodytą komponento vietą.
Automatinė juostos klijavimo mašina pakeičia rankų darbą, taupant darbo sąnaudas
1. Mašinos išorė yra integruotas rėmas, kuris yra gražus.
2. Standartinė variklio dažnio keitimo valdymo transmisija.
Kai komponentas bus perkeltas į teisingą padėtį, cilindras išsitiesins ir fiksuos savo padėtį

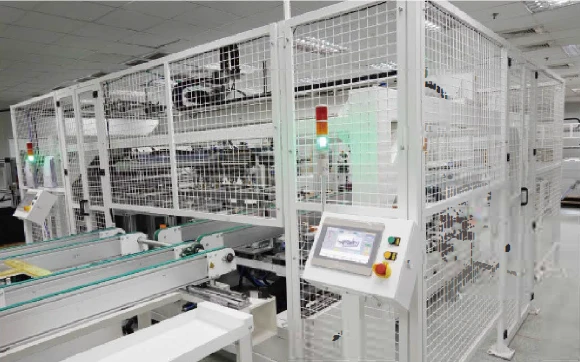

5.Automatinis kadravimas

1. Tikslūs servo varikliai perkelia komponentus į konkrečias padėtis, kad būtų galima įrėminti, nereikalaujant rankinio valdymo
2. 12 porų siurbtukų užtikrina, kad stiklas būtų stabiliai įsiurbtas į aparatą rėminimo metu
Kai komponentai yra tinkamoje padėtyje ir rėmas yra paruoštas, cilindras bus ištiesintas ir užveržtas. Servo variklis bus sumontuotas kartu su rėmu.
3. Konvejerio būdas: sinchroninis juostinis konvejeris.
4. Ilgį ir plotį galima reguliuoti pagal modulio dydį, naudojant greito užrakinimo tvirtinimo elementus, kad būtų galima greitai sureguliuoti, kad atitiktų skirtingus modulius.
5. Valdymo režimas: variklio valdymas+servo pavara.
6. Veikimo režimas: automatinis/rankinis.

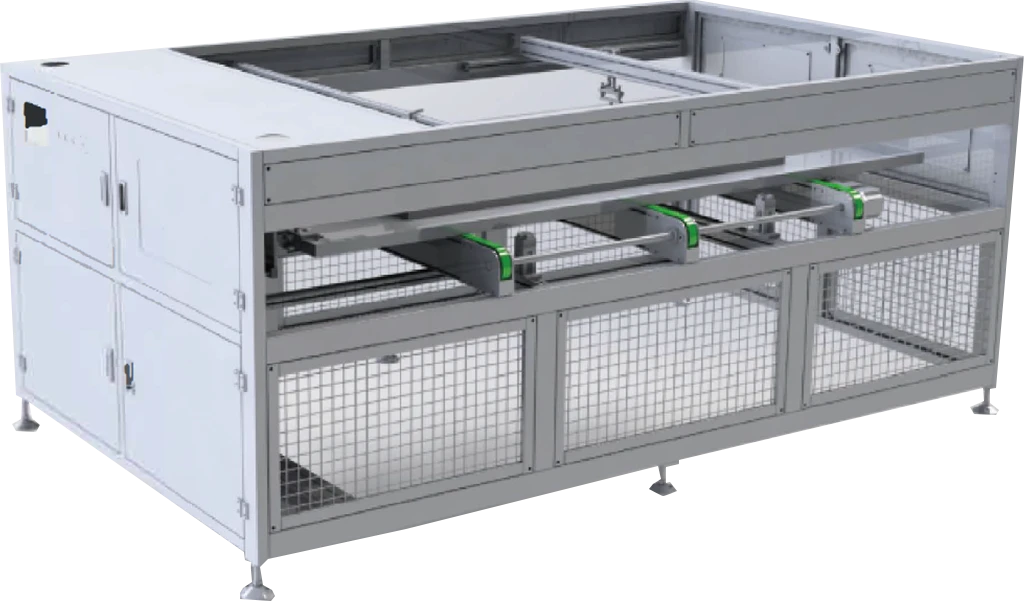

6.IV bandymo mašina

1. Kai ilgoji komponento pusė patenka į įrangą ir ištiesinama mašinos viduje, komponentui tiekiama reikiama aukšta įtampa, kad būtų galima patikrinti jo izoliacijos būklę.
2. Įjungę maitinimą per nustatytą laiką, išveskite komponentą į EL patikrinti
3. Kai komponentas yra įdėtas į tinkamą padėtį, cilindras sureguliuojamas ir fiksuojamas, įžeminimo jungtis valdoma, kad būtų įjungtas maitinimas, o atlaikymo įtampa automatiškai patikrinama po įžeminimo.
4. Standartinis variklio kintamo dažnio valdymo kintamasis greitis

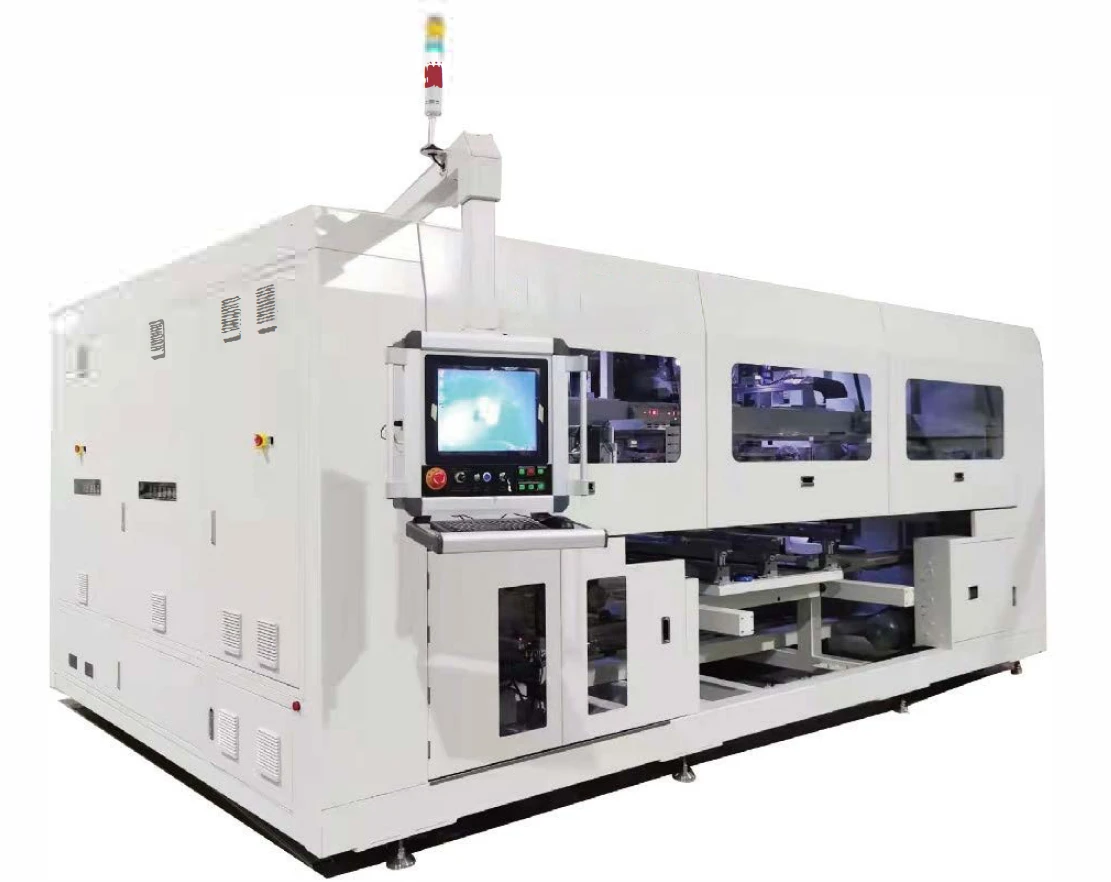

7.Šynų suvirinimo aparatas

Įrangos funkcija:

Ištempkite, taisykite, nupjaukite, sulenkite ir tiksliai padėkite galvutę, uodegą ir vidurines šynas, o kėlimo ranka atlikite antrinį modulio stygos kalibravimą. Vielos priekyje ir uodegoje esantys laidai vienu ypu sulituojami kartu su šynomis ir perduodami į kitą darbo vietą. Ši mašina yra neprivaloma su juodų dažų grandymo funkcija, po litavimo aptikimo funkcija ir šynų perforavimo funkcija.

8.KITA ĮRANGA

Norėdami sužinoti daugiau apie kitą įrenginio informaciją, prašomesusisiekite su mumisapie naujausią produktų turinį ir kainas
Sukursime tinkamą gamybos linijos planą pagal jūsų poreikius

Kodėl verta rinktis Edobo Solar?

Visapusiški sprendimai:„Edobo Solar“ teikia visą saulės kolektorių gamybos linijos įrangos asortimentą – nuo ​​elementų sujungimo iki modulių laminavimo ir testavimo.

Pažangi technologija:Mūsų gamybos linijose yra naujausios automatikos ir kokybės kontrolės pažangos, užtikrinančios aukštą efektyvumą ir aukščiausios klasės plokščių kokybę.

Pritaikyta pagal jūsų poreikius:Mes projektuojame pritaikytas gamybos linijas, kad atitiktų jūsų konkrečius reikalavimus, užtikrinant, kad galėtumėte lengvai pasiekti savo gamybos tikslus.

Ekspertų palaikymas:Turėdamas ilgametę patirtį saulės energijos pramonėje, Edobo Solar siūlo ekspertų pagalbą nuo planavimo iki įrengimo ir ne tik.

„Edobo Company“ yra saulės kolektorių gamybos linijų kūrimo lyderė. Turėdami 15 metų mokslinių tyrimų ir plėtros patirtį, mes sukūrėme pažangiausias technologijas ir procesus, užtikrinančius aukščiausios kokybės ir labai efektyvias gamybos linijas. Mūsų kvalifikuota komanda yra pasiryžusi pasiūlyti naujoviškus sprendimus saulės energijos sektoriuje, leidžiančius mūsų klientams pasiekti 100MW, 300MW arba 500MW gamybos tikslus ir taip uždirbti didelį pelną.
