Funkcija ir įvadas

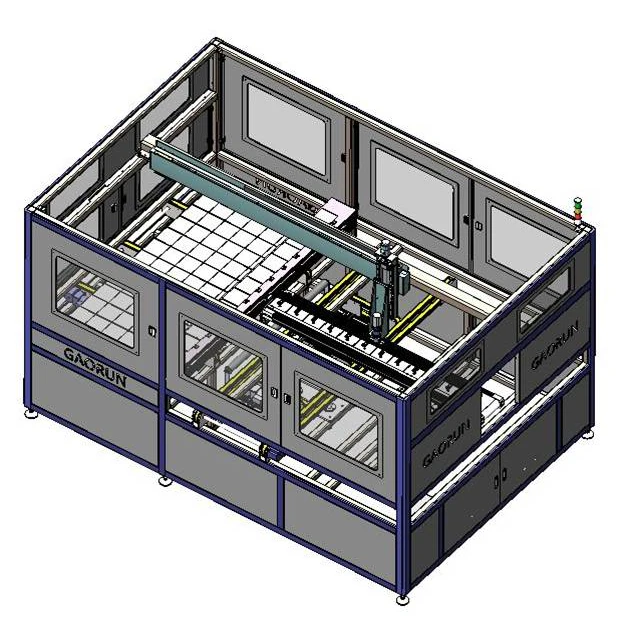

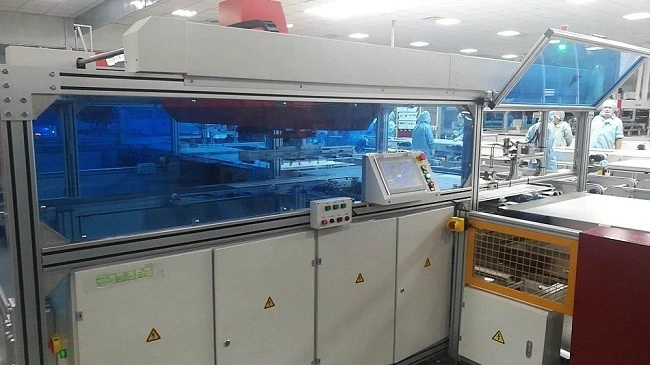

Automatinis išdėstymo aparatas su ilgu kraštu į priekį, yra vienas su vienu, atitinkantis automatinę stygų mašiną. Ilgasis langelio eilutės kraštas yra lygiagretus su ilgu modulio kraštu. Mašina su vieno rinkinio išdėstymo sistema gali būti pritaikyta 96, 72 ir 60 modulių išdėstymui ir turi mechanizmų reguliavimą.
1. Automatinės eilutės langelio eilutės langelio gavimas. Ląstelių eilutės paėmimas į reguliavimo mechanizmą. Tęskite reguliavimą eilutės langelyje.
2. Stiklo ir EVA medžiagos gavimas iš gamybos linijos. Tęskite reguliavimą eilutės langelyje.
3. Ląstelių eilutės paėmimas iš reguliavimo mechanizmo. Elementų eilutės įdėjimas prie EVA pagal teigiamą ir neigiamą elektrodą. Atlikę visus veiksmus, perduokite modulį.
4.Styginių ląstelė gali pasiekti vizualinį padėties nustatymą, optinio pluošto padėties nustatymą ir mechaninį padėties nustatymą.
Pagrindinis parametras
Modulio formatas:(1400-2600)mm*(800-1100)mm
Ciklo laikas: eilutės su 10 arba 12 modulių laikas yra mažesnis nei 15 s per kartą
eilutė su 6 moduliais yra mažesnė nei 10 s
Maksimalus pajėgumas: 2400 /val
Svoris: 400 kg
Nominali galia: 4,5 kw
Slėgis: 0.6-0.8 MPa
Ryšio formatas:Φ12
Matmenys (LXWXH): 3500 mm * 2500 mm * 2200 mm
Privalumas
1. Mašinoje naudojamas diržas ir sraigtinis strypas, kuriuos transmisijai varo servovariklis ir valdo linijinis bėgis, o tai turi tokius pranašumus kaip tikslus padėties nustatymas, stabilus veikimas ir didelis greitis.
2. Siurbimo plokštė pagaminta iš poliuretano, nepaliekant žymės ant elementų virvelės po išsiurbimo.
3. Mašinoje yra maitinimo išjungimo ir oro išjungimo apsauga.
4. Įrenginys yra visiškai automatinis ir nereikalauja žmogaus įsikišimo.
5. Ląstelių eilutės vietos nustatymo tikslumas yra ±0,3 mm.
6. Šešios langelių eilutės su intervalu tarp 1–10 mm.
7.Ląstelių eilutės matmenys yra 125/156,6~12 vnt.
8.Pagrindinė šyna su 2 šynomis/3 šynomis/4 šynomis/5 šynomis.
|
