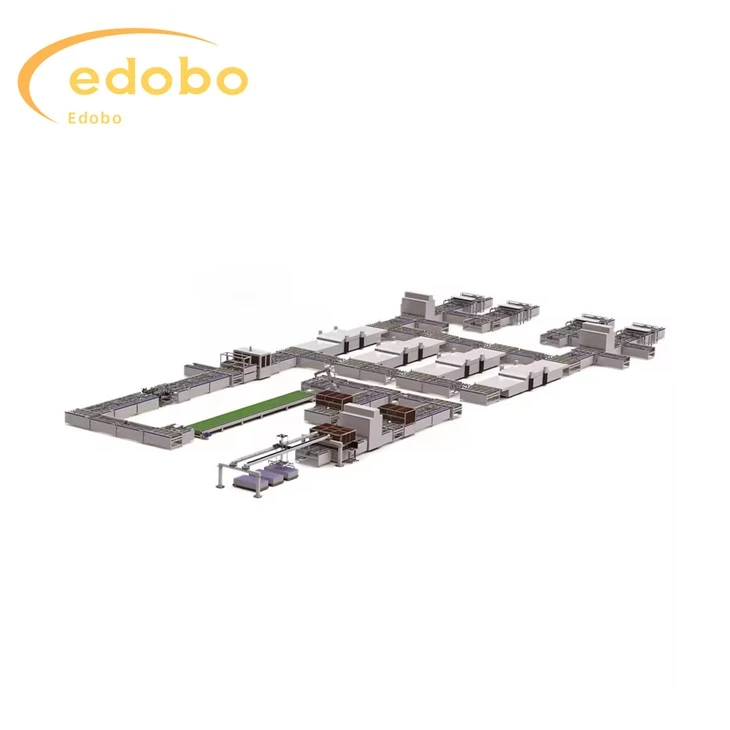

100 MW-600MW saulės Pv modulių gamybos linija

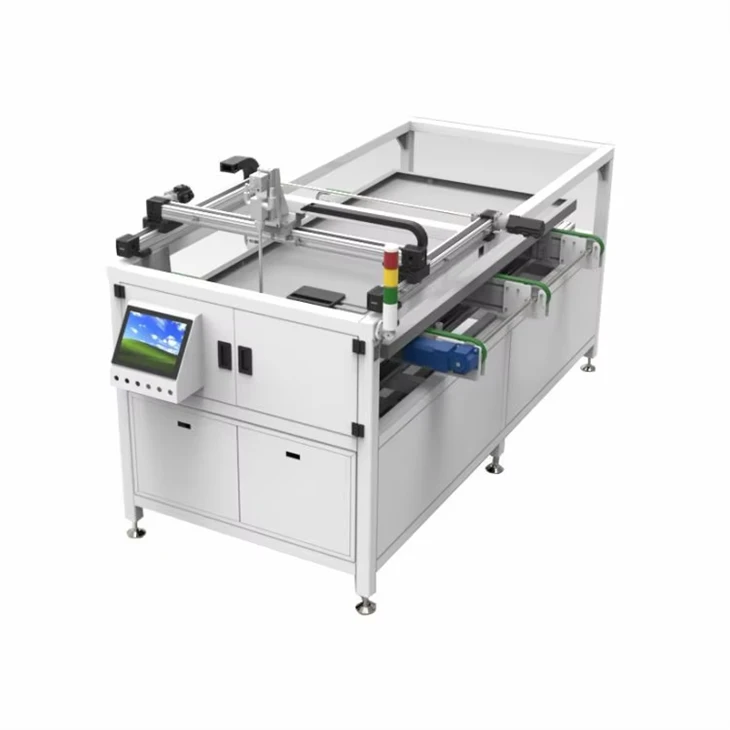

Paguldymas (mechaninis)

1. Maitinimo būdas yra trumpas ir ilgas, o įrangos funkcija yra juos išdėstyti atitinkama seka. Ilgoji akumuliatoriaus eilutės pusė yra lygiagreti ilgajai komponento pusei. Vietinė rinkimo sistema gali būti naudojama 96, 72 ir 60 vienetų komponentams išdėstyti ir turi mechaninio reguliavimo funkciją.

2. Automatiškai gaukite akumuliatoriaus stygas, pakelkite akumuliatoriaus stygas į mechanines padėtis ir iš anksto ištiesinkite stiklą

3. Gauti stiklą ir EVA iš gamybos linijos. Paimkite akumuliatoriaus virvelę iš mechaninės padėties. Įdėkite akumuliatorių nuosekliai ant EVA pagal teigiamus ir neigiamus elektrodus. Atlikus visus veiksmus, komponentas išveda.

4. Akumuliatoriaus eilutė nustatoma vizualiai nustatant, šviesolaidinį ir mechaninį.

1. Mašinoje naudojamas sinchroninis diržas, varomas servovarikliu ir valdomas linijiniu kreipiamuoju bėgiu, kurio pranašumai yra tiksli padėties nustatymas, stabilus veikimas ir greitas greitis.
2. Siurbtukas pagamintas iš poliuretano ir po išsiurbimo nepaliks jokių žymių ant akumuliatoriaus virvelės.
3. Mašinoje yra maitinimo ir dujų apsauga.
4. Mašina yra visiškai automatinė ir nereikalauja rankinio įsikišimo.
5. Akumuliatoriaus eilutės padėties nustatymo tikslumas yra ± 0,3 milimetro
6. Šeši maitinimo laidai, išdėstyti 1-10 milimetrų atstumu vienas nuo kito
7. Suderinamas su keliomis baterijų virvelėmis, dydis 156/182/210, 6-12 vnt.
8. Pagrindinis saulės elementų pirštas yra suderinamas su 2/3/4/5 pirštais

(1) Gamybos linijos galia: 100 MW-600MW per metus.
(2) Įrangos galios poreikis yra 380 V (trifazė penkių laidų sistema), o galios poreikį galima rasti kiekvieno įrenginio įrangos parametruose. Elektros linijos konfigūraciją mūsų įmonė pateiks atskirai.
(3) įrangai reikalingas suslėgto oro reikalavimas yra 0.6-0.8MPa, sausas, švarus ir atitinka automatizuotų gamybos linijų reikalavimus; Dulkių dalelės Mažiau arba lygus 1 um, vandens slėgio rasos taškas Mažesnis arba lygus -40 laipsniui, alyva (įskaitant garus) Mažiau arba lygi 0.1mg/;
(4) Oro švara gamykloje turi būti ne mažesnė kaip 300 000 (ISO 8 klasė);
(5) Perdavimo įrangos perdavimo greitis: perdavimo ciklo laikas yra mažesnis nei 22 s, o tai atitinka 500 MW per metus gamybos pajėgumo reikalavimą. Visa linija naudoja kintamo dažnio greičio reguliavimą, o pagrindinis greičio reguliavimo dažnis nustatytas 30 HZ, o greičio reguliavimo diapazonas yra 0-50 HZ (konkretų greitį galima rasti kiekvieno įrenginio įrangos parametruose);
(6) Išoriniai perdavimo linijos matmenys: ši įranga yra nestandartinis įrenginys, o galutinę išdėstymo schemą pateiks Edobo Solar;
(7) Surinkimo linijos aukštis ir reguliavimo diapazonas: tarp atskiros įrangos ir perdavimo bloko yra tam tikras aukščio skirtumas. Išsamius išorinius matmenis rasite atskiros įrangos techniniuose parametruose; Transmisijos bloko aukštis paprastai yra 950 mm ± 30 mm;
(8) Perdavimo linijos ir įrangos veikimo diapazonas gali būti reguliuojamas tarp komponentų, kurių ilgis (1650 mm{2}} mm) * plotis (950 mm-1500 mm), todėl komponentus galima transportuoti įvairiais laminavimo būdais.
(9) perdavimo linija yra lygi, o poslinkio dydis yra mažesnis nei 10 mm;
(10) kai įranga veikia normaliai, komponentų gedimo dažnis, kurį sukelia įranga ir perdavimo linijos, yra mažesnis nei 1/1000;
(11) Triukšmo lygis įrenginio veikimo metu Mažiau arba lygus 72 dbA (išskyrus kompresinius siurblius)

1. Ląstelė naudoja CCD vaizdo padėties nustatymą, kurio pranašumai yra didelis tikslumas ir stabilumas;
2. Įranga gali automatiškai priimti, automatiškai išdėstyti ir automatiškai eksportuoti komponentus, o išdėstymas yra tikslus;
3. Siurbtukas pagamintas iš importuotos silikoninės medžiagos, kuri nepaliks žymės ant akumuliatoriaus paviršiaus;
4. Priimkite trijų ašių mechaninio judėjimo režimą (sukant 180 laipsnių);
5. Šoninis judėjimas priima linijinį variklio modulį, kurio pranašumai yra greitas judėjimo greitis, didelis pakartotinio padėties nustatymo tikslumas ir stabilus veikimas, taupantis bendrą ritmo laiką;
6. Ilgo ir trumpo krašto keitimo reguliavimas priima greito fiksavimo mechanizmą, reguliavimas greitai, paprastas, patogus ir patikimas;
